將纜線與M8接頭MSE 1401 (ID 747507-02)連接
I/O連接附有蓋子， 連接未使用時不要拆除蓋子。
要連接纜線與M8接頭：
X X 確認電源已經關閉或中斷連接
X X 使用一字螺絲起子並逆時鐘方向旋轉來拆除接頭蓋。
X X 將纜線接頭與模組接頭對齊
X X 將纜線接頭插入模組正面上的接頭內
X X 用手將M8纜線接頭轉緊至模組
連接與拆除壓縮空氣管
MSE 1501提供4 mm管連接，用於壓縮空器輸入與輸出。
要連接壓縮空氣管：
X X 確認電源已經關閉或中斷連接
X X 將4 mm管插入模組正面上的接頭內
要拆除壓縮空氣管：
X X 確認電源已經關閉或中斷連接
X X 推入藍色接頭環並拆除4 mm管

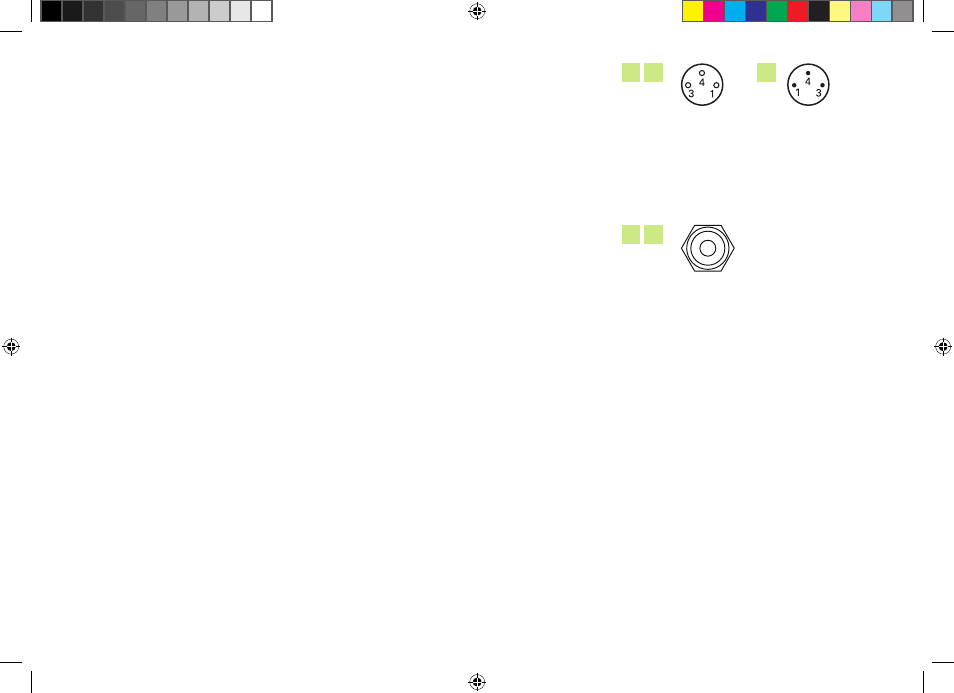

7 8 9
M8接頭
10 12
壓縮空氣接頭
