Remarque
Pour les exemples de calcul des besoins en puissance, se référer à l'information
produit du MSE 1000 (ID 736907-xx).
5. Montage
Les éléments suivants sont inclus dans la livraison du produit :
• Module MSE 1xxx
• Guide d’installation
• Kit d’assemblage des câbles
• Prise femelle M8, incluse dans la livraison du MSE 1401 (ID 747507-02)
• Connecteur mâle M8, inclus dans la livraison du MSE 1401 (ID 747507-02) : 2 pièces
Les modules MSE 1000 sont conçus pour être montés sur un profilé standard
35 mm, selon DIN EN 50022, dans une armoire électrique ou sur un pied de montage
(accessoire). Les différents modules sont enfichés les uns dans les autres et fixés
ensemble par un mécanisme de verrouillage, créant ainsi une chaîne de modules.
Dans sa configuration de base, le MSE 1000 est composé d’un module d’alimentation et
d’un module de base. Outre les prises pour les systèmes de mesure, le module de base
est également pourvu des prises nécessaires aux interfaces de données qui permettent
la commande via l’interrupteur à pied et les communications en réseau. Il peut, au besoin,
faire l’objet d’une extension avec d’autres modules. Au total, jusqu’à 250 axes ou canaux
peuvent être configurés.

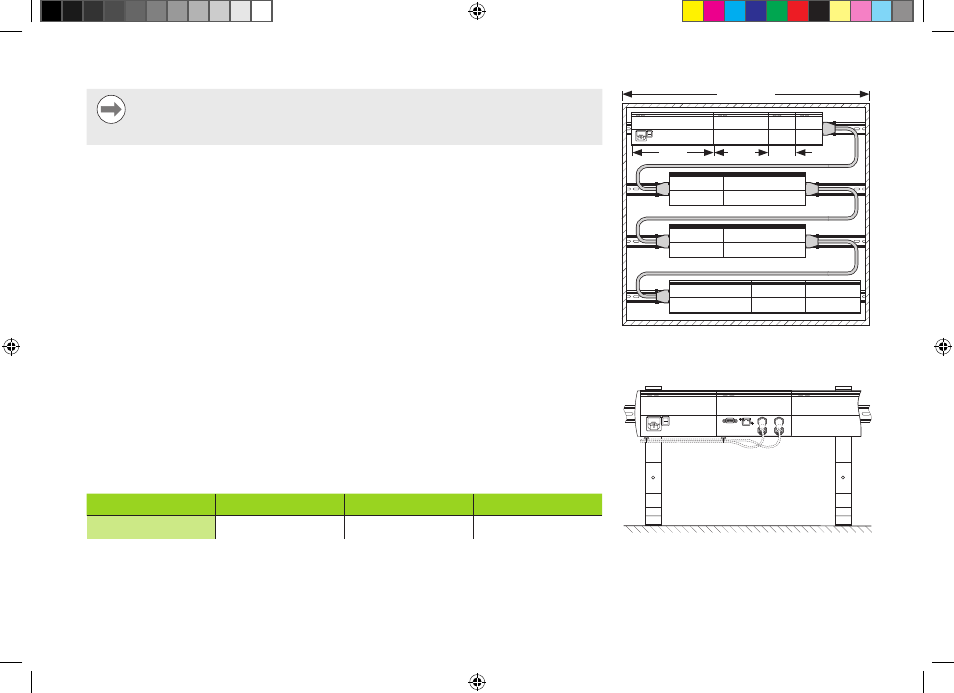

Tailles de modules Taille 1 Taille 2 Taille 3
Largeur 53 mm 106 mm 159 mm
19” / 483 mm
Taille 3 Taille 2 Taille 1
Montage dans une armoire électrique 19"
Pied de montage (accessoire)
