5. Montaj
Aşağıdaki öğeler ürüne dahildir:
• MSE 1xxx modülü
•
Kurulum Talimatları
• Kablolu montaj donanım kiti
• Dişi M8 konektörü, MSE 1401 (ID 747507-02) ürününe dahildir
• Erkek M8 konektörü, MSE 1401 (ID 747507-02) ürününe dahildir: Adet: 2
MSE 1000 modülleri, elektrik dolabındaki veya montaj standı (aksesuar) üzerindeki
standart 35 mm’lik DIN EN 50022 ray üzerine monte edilmek üzere tasarlanmıştır.
Birbirinden bağımsız modüller birbiri üzerine takılır ve modül zinciri oluşturacak şekilde
kilitle sabitlenir.
MSE 1000, temel konfigürasyonunda güç kaynağı modülü ve taban modülünden oluşur.
Taban modülü, kodlayıcı bağlantılarının yanı sıra ayak anahtarı kontrolü için veri arayüzü
bağlantıları sağlar. Gerektiğinde başka modüllerle genişletilebilir. Tüm modüllerde 250’ye
kadar aks veya kanal yapılandırılabilir.

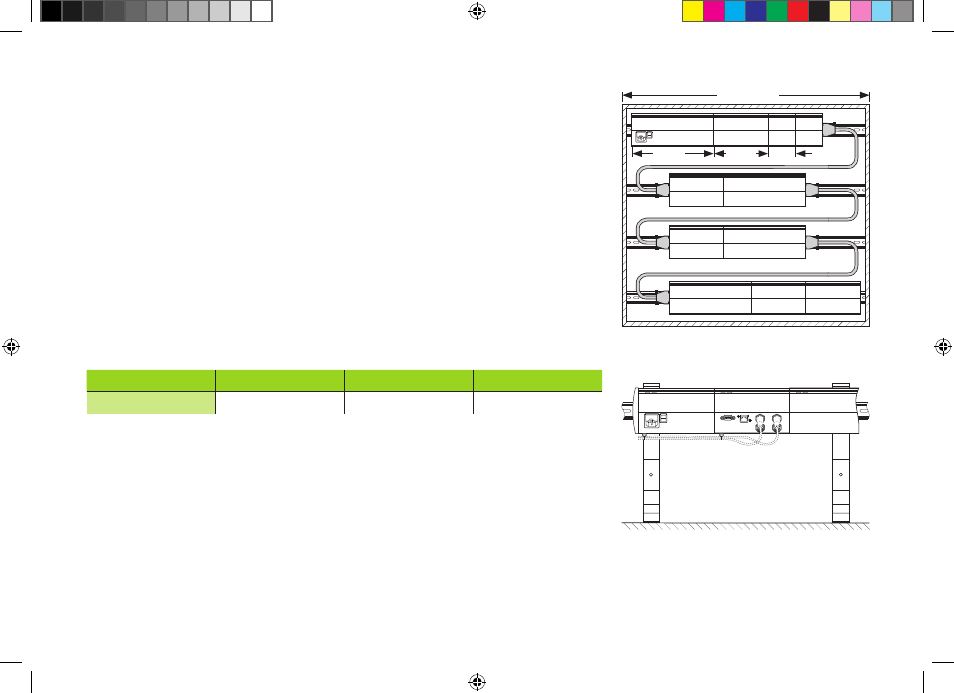

Modül boyutları Boyut 1 Boyut 2 Boyut 3
Genişlik
53 mm 106 mm 159 mm
19 inç/483 mm
Boyut 3 Boyut 2 Boyut 1
19 inçlik elektrik dolabı montajı
Montaj standı (aksesuar)
