65
Aviso
Véase la información de producto del MSE 1000 (ID 736907-xx) para ejemplos
de cálculo de consumo de potencia.
5. Montaje
Los artículos siguientes forman parte del producto:
• Módulo MSE 1xxx
• Instrucciones de instalación
• Kit de hardware de montaje del cable
• Conector M8 hembra, incluido con MSE 1401 (ID 747507-02)
• Conector M8 macho, incluido con MSE 1401 (ID 747507-02): Cantidad 2

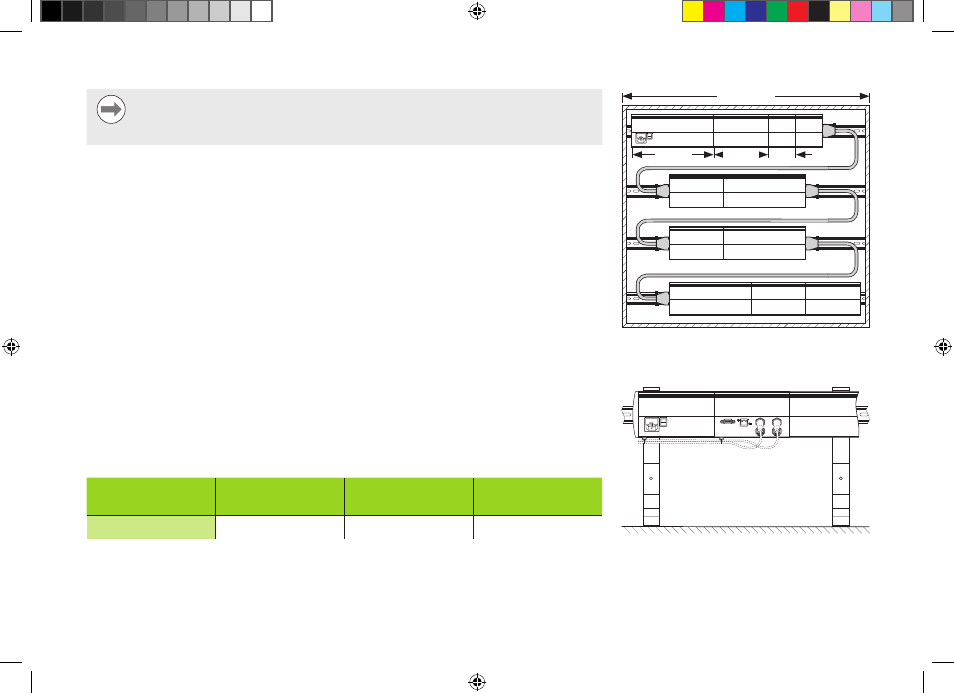

Los módulos MSAE 1000 están concebidos para el montaje en un raíl estándar de 35
mm, DIN EN 50022, en un armario eléctrico o en un soporte de montaje (accesorio). Los
distintos módulos se interconectan entre sí y se fijan entre sí con un bloqueo, creándose
una cadena de módulos.
En su configuración básica, el MSE 1000 comprende un módulo de fuente de
alimentación y un módulo base. El módulo base proporciona conexiones de interfaz
de datos para el control de conmutador de pedal y comunicaciones de red, además de
conexiones de encóder. Se puede ampliar con módulos adicionales, según se requiera. En
total, se pueden configurar un máximo de 250 ejes o canales.
Tamaños de
módulo Tamaño 1 Tamaño 2 Tamaño 3
Ancho 53 mm 106 mm 159 mm
19” / 483 mm
Tamaño 3 Tamaño 2 Tamaño 1
Montaje de armario eléctrico de 19"
Soporte de montaje (accesorio)
