Подключение разъема питания клеммной колодки вводов / выводов
MSE 1401 (ID 747507-01) включает разъем клеммной колодки для 5 В выходной
мощности, ввод внешнего питания и заземление для релейных выходов.
Дополнительную информацию см. в разделах «Клеммная колодка входов/выходов»
на странице 202 и «Релейные выходы» на странице 204.
Подключение клеммной колодки:
X X Убедиться, что питание выключено или отсоединено
X X Извлечь концевой разъем-вилка из разъема модуля
X X Вставить провод Ext+ и провод заземления в соответствующие зажимы на
концевом штекерном разъеме согласно требованиям к питанию
X X С помощью небольшой отвертки с плоским концом затянуть винты в верхней
части разъема
X X Вставить концевой разъем-вилку в разъем на модуле
Разводка разъема M8
MSE 1401 (ID 747507-02) включает два разъема-вилки M8 (ID 1071953-01) для
переключающих входов и релейных выходов. Разъем-гнездо M8 (ID 1071955-01)
используется для 5 В выходной мощности, ввода внешнего питания и заземления
для релейных выходов. Дополнительные разъемы можно приобрести у компании
HEIDENHAIN. Разводка разъема питания согласно требованиям к питанию. Разъемы
M8 разводятся с помощью подходящего кабеля. Дополнительную информацию о
трехконтактном выходном разъеме М8 см. на странице 203, в разделах «Релейные
выходы» и «Переключающие входы» на странице 204.
Разводка разъема M8:
X X Убедиться, что питание выключено или отсоединено
X X Выполнить разводку разъема, как показано на рисунке справа
5

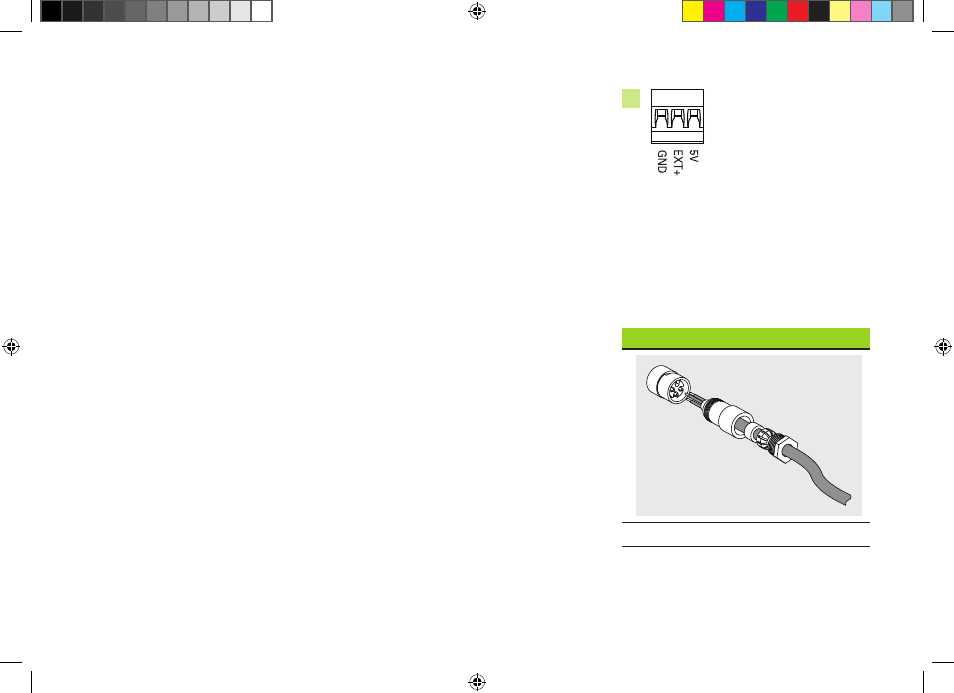

Разъем питания клеммной колодки
вводов / выводов
Кабель разъема M8
Мин. сечение провода: 0,24 мм 2
Мин. сечение провода: 0,35 мм 2
Разводка разъема M8
