126
9-biegunową wtyczkę Sub-D podłączyć
Niniejsze urządzenie posiada 9-biegunowe złącze Sub-D dla analogowych sygnałów
wejściowych. Kabel może mieć maksymalną długość 30 metrów.
9-biegunową wtyczkę Sub-D podłączyć:
X X odłączyć zasilanie wszystkich modułów zasilających w łańcuchu
X X Wtyczkę kabla przełącznika podłączyć do 9-biegunowego złącza Sub-D 4 na module
i dokręcić śruby wtyczki kabla równomiernie mocno aż będą równomiernie silno
przylegać
Podłączenie listwy stykowej dla wejść/wyjść
MSE 1401 (ID 747507-01) posiada złącza na listwie stykowej dla wejść przełączenia i
wyjść przekaźników. Wejścia są aktywne, jeśli pojawi się sygnał high (kontakt lub impuls).
Są one izolowane i mogą być zasilane zewnętrznie lub wewnętrznie. Dalsze informacje
patrz „wyjścia przekaźników“ i „wejścia przełączenia“ na stronie 204.
Podłączenie listwy stykowej:
X X Odłączyć zasilanie prądem lub odłączyć moduł od sieci zasilania
X X Listwę stykową (listwę pinową) wyjąć z portu na module
X X Konieczne dla wejść przełączenia druty plus i minus albo konieczny dla wyjść
przekaźników drut wyjścia wstawić do odpowiednich zacisków listwy stykowej
X X Sruby w górnej części wtyczki kabla dokręcić płaskim niewielkim śrubokrętem
X X Listwę stykową (listwę pinową) wstawić do portu na module

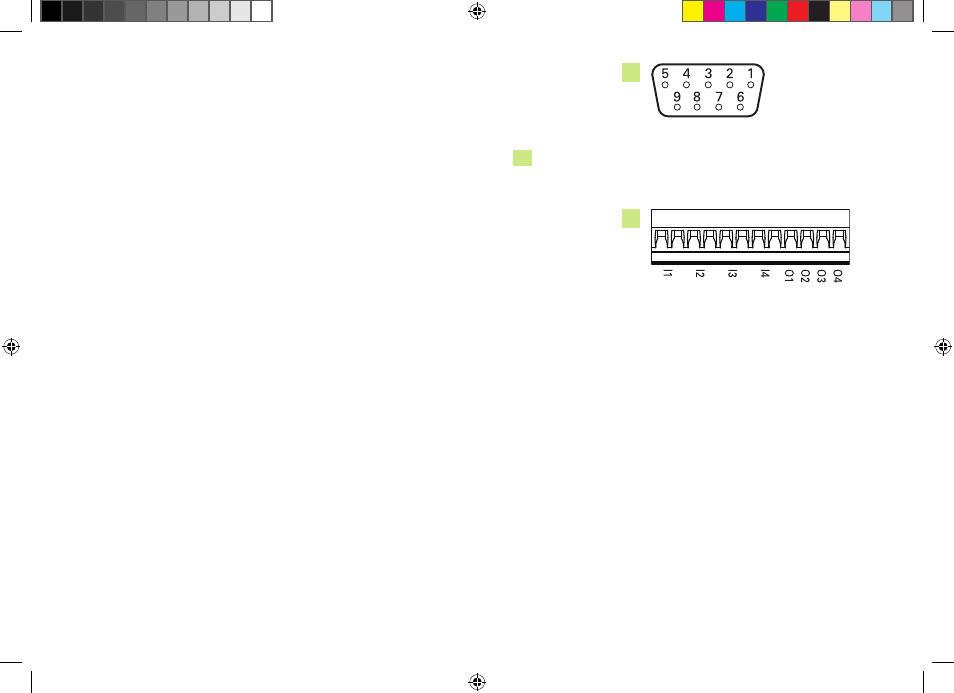

4
9-biegunowe SUB-D-złącze
6
Podłączenie listwy stykowej
dla wejść/wyjść
