196
連接9-pin D-sub接頭
此產品提供一個9-pin D-sub接頭，用於類比信號輸入，連接纜線長度不得超過30公尺。
若要連接9-pin D-sub接頭：
X
X
確認已經將模組鍊內所有電源供應模組斷電
X
X
將纜線接頭連接至模組上的9-pin D-sub連接 4 ，並且鎖緊纜線接頭螺絲直到看不見
連接I/O端子盤接頭
MSE 1401 (ID 747507-01)提供端子盤I/O連接，用於交換輸入與中繼輸出。 高信號(接
點或脈衝)存在時，則啟動交換輸入。 這些信號已經隔離並且可由外部或內部供應。 有關
更多資訊，請參閱204頁上的「中繼輸出」和「交換輸入」。
要連接端子盤：
X
X
確認電源已經關閉或中斷連接
X
X
從模組連接移除公端子接頭
X
X
將交換輸入所需的+和-電線或中繼輸出所需的輸出電線插入公端子接頭上的個別端子
內
X
X
使用小支的一字螺絲起子，鎖緊纜線接頭頂端上的螺絲
X
X
將公端子接頭插入模組上的連接之內

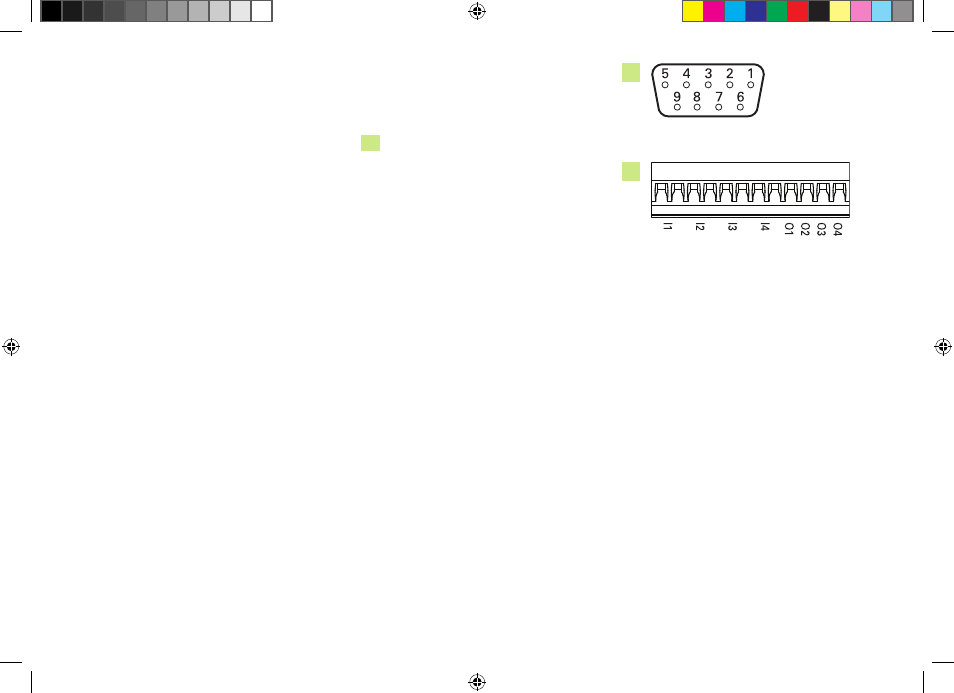

4
9-pin D-sub接頭
6
I/O端子盤接頭
