155
I/O terminali blok güç konektörünün bağlanması
MSE 1401 (ID 747507-01), 5 V’luk güç çıkışı için terminal blok bağlantısı, harici güç girişi
ve röle çıkışlarıyla kullanılmak üzere GND sağlar. Daha fazla bilgi için “I/O terminal bloku”
(sayfa 202) ve “Röle çıkışları” (sayfa 204) konularına başvurun.
Terminal blokunu bağlamak için:
X X Güç bağlantısının kapalı olduğundan emin olun
X X Erkek terminal konektörünü modül bağlantısından çıkarın
X X Harici+ ve GND kablolarını güç gereksinimlerine göre erkek terminal konektörünün
üstündeki ilgili terminallere takın
X X Kablonun üstünde bulunan vidaları küçük bir düz kenarlı tornavidayla sıkın
X X Erkek terminal konektörünü modülün üstündeki bağlantıya takın
M8 konektörünün bağlanması
MSE 1401 (ID 747507-02), anahtarlama girişleri ve röle çıkışları için iki adet M8 erkek
konektör (ID 1071953-01) içerir. 5 V’luk güç çıkışı, harici güç girişi ve röle çıkışlarıyla
kullanılmak üzere GND için dişi M8 konektörü (ID 1071955-01) eklenmiştir. İlave
konektörleri HEIDENHAIN’dan satın alabilirsiniz. Güç konektörünü güç gereksinimlerine
göre bağlayın. M8 konektörlerinin uygun bir kabloya bağlanması gerekir. Daha fazla bilgi
için 3 pimli M8 konektörü pim çıkışları (sayfa 203) ve “Röle çıkışları” ve “Anahtarlama
girişleri” (sayfa 204) konularına başvurun.
M8 konektörünü bağlamak için:
X X Güç bağlantısının kapalı olduğundan emin olun
X X Konektörü sağdaki resme göre bağlayın
5

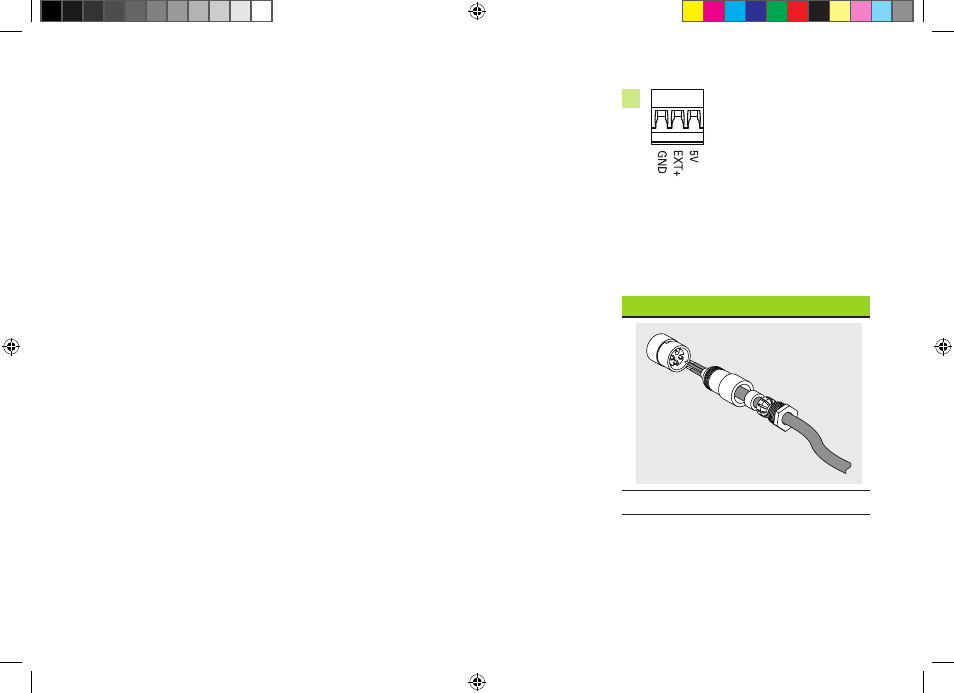

I/O terminali bloku güç konektörü
M8 konektörü kablosu
Min. kablo kesiti: 0,24 mm 2
Maks. kablo kesiti: 0,35 mm 2
M8 konektörünün bağlanması
