182

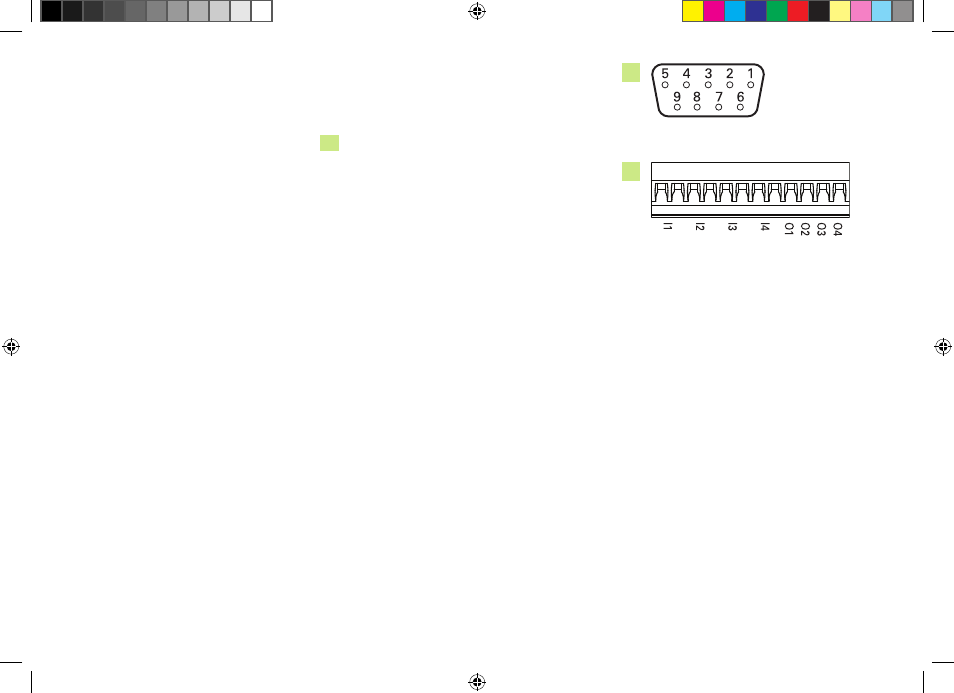

连接9针D-sub接头
本产品有一个9针D-sub接头，可连接模拟输入信号。连接电缆长度不允许超过30米。
连接9针D-sub接头：
X X 检查确认模块链中的全部电源模块都已断电
X X 将电缆接头连接模块的9针D-sub接头 4 并紧固电缆接头螺丝直到其紧固
连接I/O端子盒接头
MSE 1401（ID 747507-01）提供一个端子盒I/O接口，用于连接开关式输入和继电器输
出。 信号为高电平时（触点或脉冲），开关式输入信号有效。 信号被隔离，可向外或向
内提供。 更多信息，参见“继电器输出”和“开关式输入”204。
连接端子盒：
X X 检查确认电源关闭或断开连接
X X 将针式端子接头拔出模块接口
X X 将开关式输入所需的 + 和 - 电线或继电器输出的所需输出电线插入到它们在针式端子
接头中的相应端子中
X X 用小平口螺丝刀紧固电缆接头顶部的螺丝
X X 将针式端子接头插入到模块的接口中
4
9针D-sub接头
6
I/O端子盒接头
