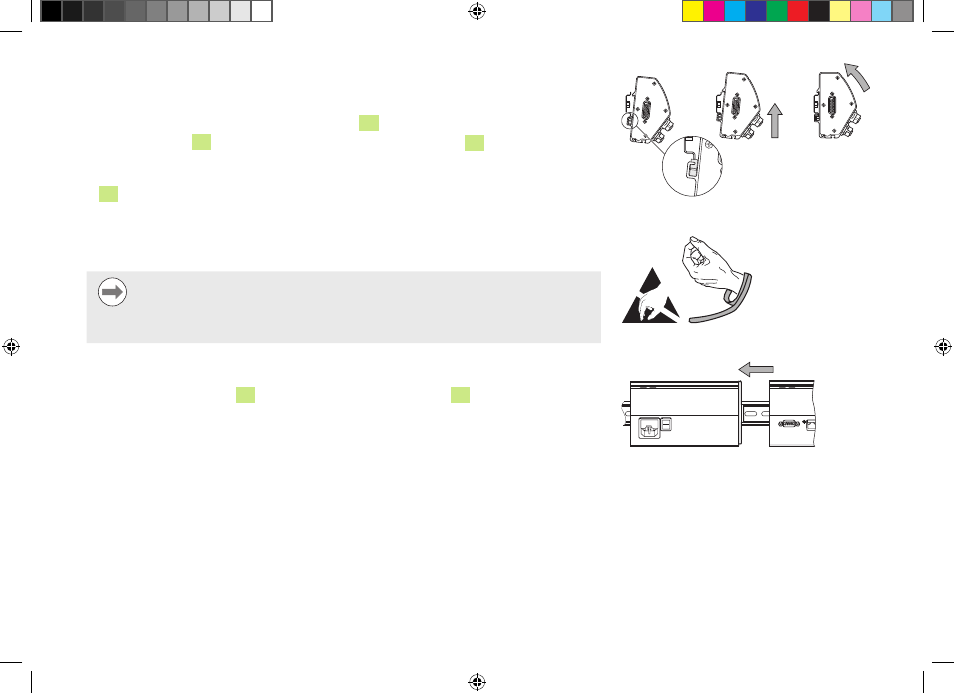

Modülün monte edilmesi
Modülü monte etmek için:
X
X
Modül zincirindeki tüm güç kaynağı modüllerine güç gitmediğinden emin olun
X
X
DIN rayının alt kenarını modülün alt kanalıyla 19 hizalayın
X
X
DIN rayı yayına 18 basarak ve DIN rayını modülün alt kanalına
19 takarak yavaşça
yukarı doğru basınç uygulayın
X
X
Yukarı doğru uyguladığınız basıncı koruyun ve modülün üst kısmını, modül üst kanalı
17
DIN rayının üzerinde hizalanana kadar DIN rayına doğru döndürün
X
X
Modülü DIN rayına sabitleyerek yukarı doğru uyguladığınız basıncı yavaşça serbest
bırakın
Modüllerin bağlanması
Dikkat
Bu ürün,
elektrostatik boşalmadan (ESD) zarar görebilecek bileşenler
içermektedir. ESD'ye karşı hassas cihazların taşınmasına ilişkin önlemlere uyun
ve düzgün şekilde topraklanmamış konektör pimlerine asla dokunmayın.
Modülleri bağlamak için:
X
X
Modül zincirindeki tüm güç kaynağı modüllerine güç gitmediğinden emin olun
X
X
Sol modülün kilit tırnağı 3 sağ modülün kilit tırnağı alıcısıyla 15 birleşene kadar sağ
modülü sola doğru kaydırın
Modülün monte edilmesi
Modüllerin bağlanması
ESD taşıma önlemlerini uygulayın
