Kabel z wtyczką M8 podłączyć MSE 1401 (ID 747507-02)
Dla ochrony złącz wejściowych/wyjściowych dostępne są kapy. Proszę pozostawić kapy
na portach, które nie są wykorzystywane.
Podłączenie kabla z wtyczką M8:
X
X
Odłączyć zasilanie prądem lub odłączyć moduł od sieci zasilania
X
X
Kapę obracać w kierunku przeciwnym do ruchu wskazówek zegara i płaskim
śrubokrętem poluzować na złączu i zdjąć
X
X
Wtyczkę kabla ustawić odpowiednio do złącza na module
X
X
Wtyczkę kabla podłączyć do portu na przedniej stronie modułu
X
X
Wtyczkę M8 docisnąć ręcznie
Podłączenie i odłączenie węża ze sprzężonym powietrzem
MSE 1501 posiada złącza dla węży 4-mm dla dostarczanie i odprowadzanie sprzężonego
powietrza.
Podłączenie węża dla sprzężonego powietrza:
X
X
Odłączyć zasilanie prądem lub odłączyć moduł od sieci zasilania
X
X
Wąż 4-mm podłączyć do złącza na przedniej stronie modułu
Odłączenie węża dla sprzężonego powietrza:
X
X
Odłączyć zasilanie prądem lub odłączyć moduł od sieci zasilania
X
X
Nacisnąć na niebieski pierścień złącza i wąż odłączyć
7
8
9

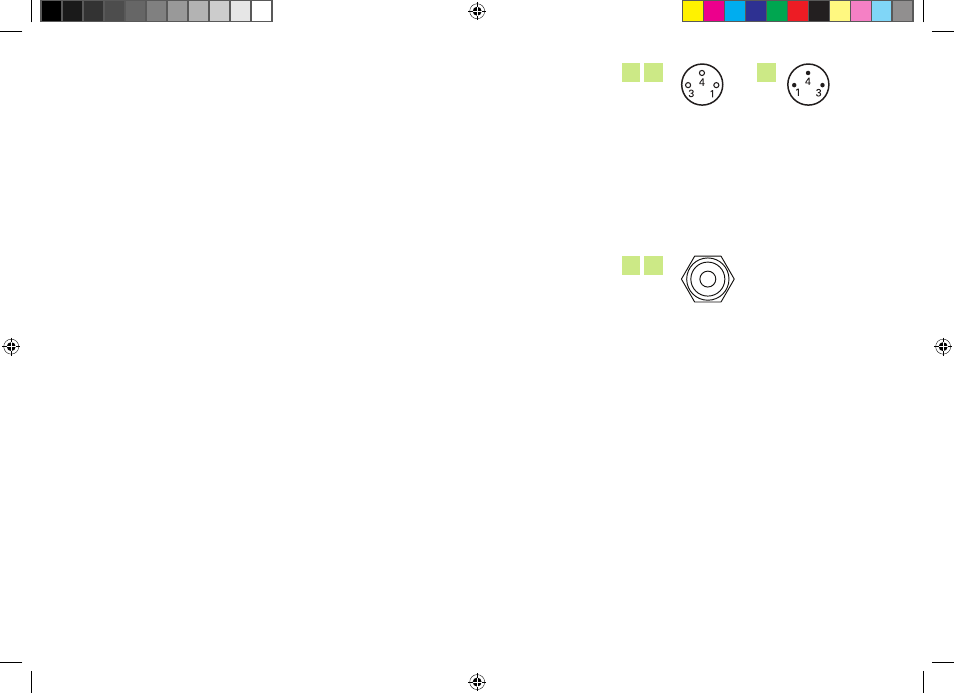

M8-złącza
10
12
Złącze dla sprzężonego powietrza
