193

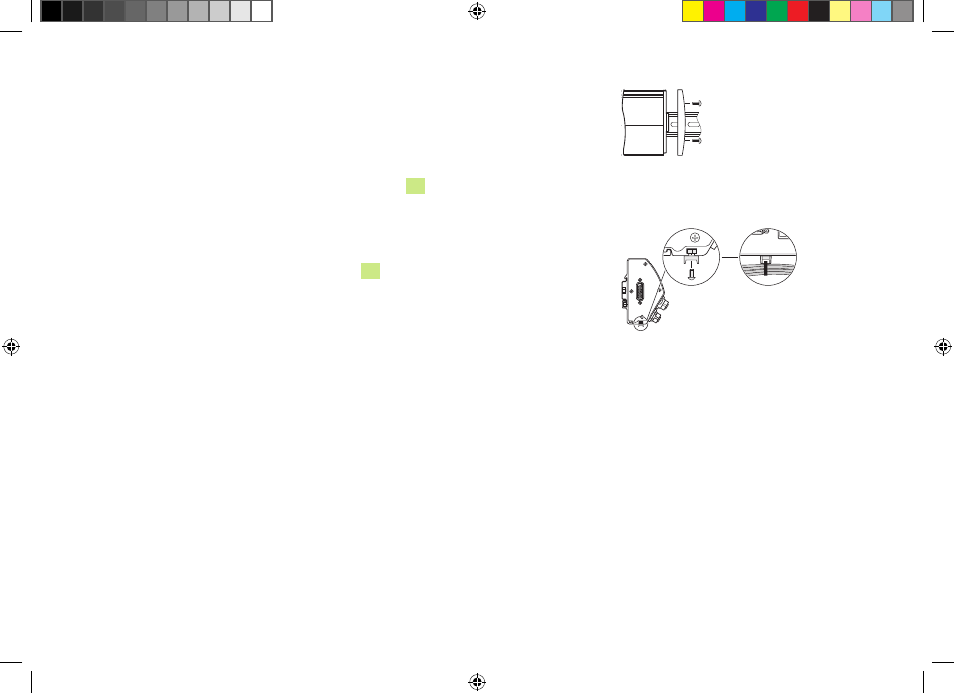

安裝右端蓋
每一電源供應模組都配備左側與右側端蓋套件,用來覆蓋開放的模組末端。 將左側端蓋

安裝在鍊內第一電源供應模組上。
要安裝右端蓋:

X

X

將右側端蓋插入鍊內最後一個模組的右側

X

X

透過端蓋安裝孔將端蓋螺絲插入模組上的端蓋螺絲孔 22

X

X

使用十字螺絲起子,鎖緊螺絲

安裝纜線固定硬體
每個模組都提供纜線固定硬體套件來佈置纜線, 每個套件都包含兩組固定硬體。

X

X

將M3六角螺帽插入模組底部上的纜線固定槽 23

X

X

將M3螺絲插過纜線束帶固定器,然後使用十字螺絲起子鎖緊至M3六角螺帽

X

X

將纜線束帶插過纜線束帶固定器,然後綁緊纜線

安裝右端蓋
