5. Montage
Följande komponenter levereras tillsammans med produkten:
• MSE 1xxx modul
• Installationsanvisning
• Paket med detaljer för kabelmontering
• Kontakt M8 hona, medföljder MSE1401 (ID 747507-02)
• Kontakt M8 hane , medföljder MSE 1401 (ID 747507-02): Antal 2
MSE 1000 modulerna är designade för att monteras på en standard 35 mm, DIN EN
50022 skena i ett elskåp eller på ett bordsstativ (tillbehör). De enskilda modulerna är
anslutna till varandra och fixeras med ett lås och skapar en modulkedja.
I grundutförandet består MSE 1000 av en strömförsörjningsmodul samt en basmodul. En
basmodul tillhandahåller anslutningar för fotmanöverdon och nätverkskommunikationer
utöver mätsystemsanslutningarna. Den kan den utökas med fler moduler efter behov.
Sammanlagt kan upp till 250 axlar eller kanaler konfigureras.

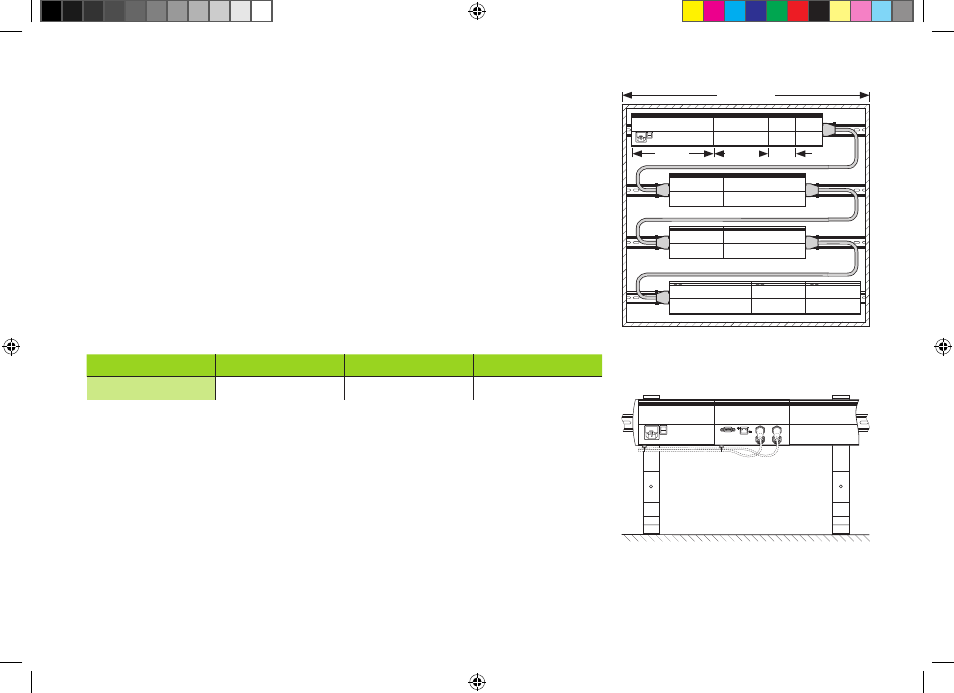

Modulstorlekar Storlek 1 Storlek 2 Storlek 3
Bredd 53 mm 106 mm 159 mm
19” / 483 mm
Storlek 3 Storlek 2 Storlek 1
19” elskåpsmontage
Bordsstativ (tillbehör)
