M8コネクタMSE 1401（ID 747507-02）によるケーブルの接続
I/O接続部には、カバーが用意されています。 使用しない接続部のカバーは残しておきます。
M8コネクタでケーブルを接続するには、以下の手順に従います。
X
X
電源がオフになっているか、切断されていることを確認します
X
X
マイナスドライバを使用し、反時計回りに回して、コネクタカバーを取り外します。
X
X
ケーブルコネクタをモジュールコネクタの位置に合わせます
X
X
ケーブルコネクタをモジュールの前面のコネクタに挿入します
X
X
モジュールにM8ケーブルコネクタを手で締め付けます
圧縮空気チューブの取付けと取外し
MSE 1501は、圧縮空気の入力および出力用に4 mmチューブ接続部を提供します。
圧縮空気チューブを接続するには、以下の手順に従います。
X
X
電源がオフになっているか、切断されていることを確認します
X
X
4 mmチューブをモジュールの前面のコネクタに挿入します
圧縮空気チューブを取り外すには、以下の手順に従います。
X
X
電源がオフになっているか、切断されていることを確認します
X
X
青色のコネクタリングを押し込み、4 mmチューブを取り外します
7
8
9

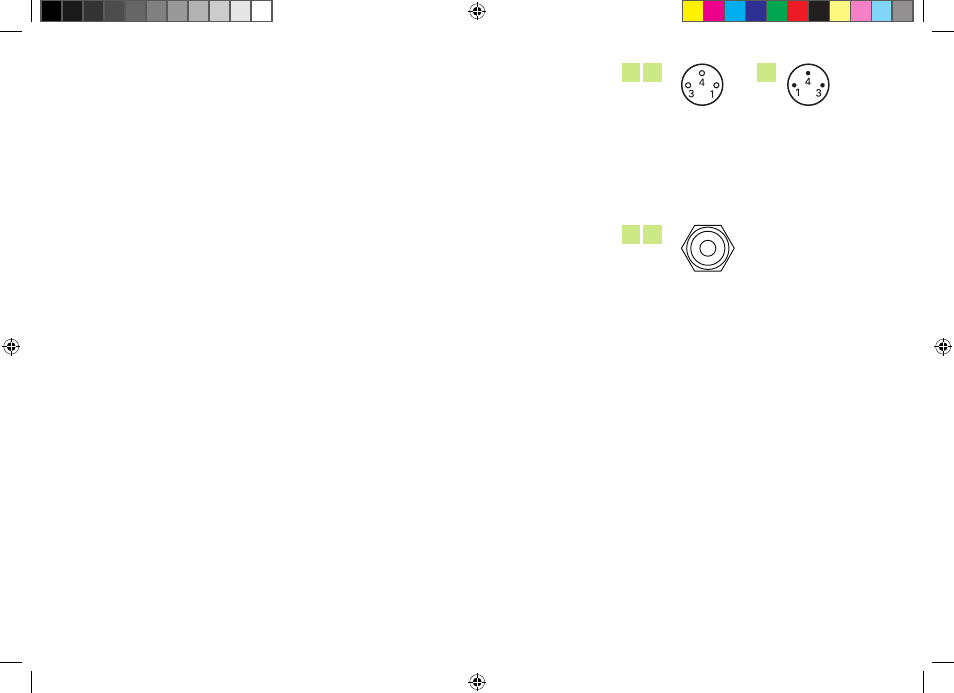

M8コネクタ
10
12
圧縮空気コネクタ
