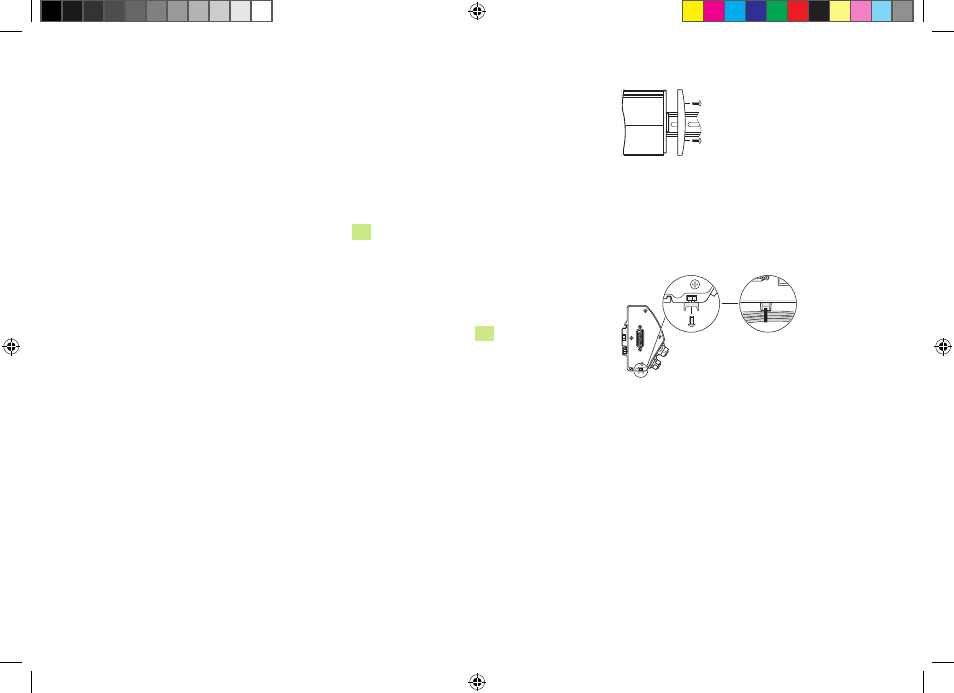

Установка правой концевой крышки
Комплекты левой и правой концевых крышек прилагаются к каждому модулю
питания для закрытия открытых концов модулей. Левая концевая крышка
монтируется на первый модуль питания в цепочке.
Установка правой концевой крышки:
X
X
Вставить правую концевую крышку с правой стороны последнего модуля в
цепочке
X
X
Вставить винты концевой крышки через монтажные отверстия концевой крышки и
в отверстия под винты концевой крышки 22 на модуле
X
X
С помощью крестообразной отвертки затянуть винты
Установка элементов крепления кабеля
Комплект элементов крепления кабеля прилагается к каждому модулю для
прокладки кабеля. Каждый комплект содержит два набора элементов крепления.
X
X
Вставить шестигранную гайку M3 в монтажное гнездо кабеля 23 на нижней
стороне модуля
X
X
Вставить винт M3 через держатель стяжки кабеля и закрепить к шестигранной
гайке M3 с помощью крестообразной отвертки
X
X
Продеть стяжку кабеля через держатель стяжки кабеля и зафиксировать кабель
Установка правой концевой крышки
