184
将电缆与M8接头连接在一起MSE 1401（ID 747507-02）
提供的I/O接口盖。 将盖用在未用的接口处。
将电缆与M8接头连接在一起：
X X 检查确认电源关闭或断开连接
X X 用平口螺丝刀逆时针转动拆下接头盖。
X X 将电缆接头与模块接头对正
X X 将电缆接头插入到模块正面的接头中
X X 用手将M8电缆接头紧固到模块上
连接和断开连接压缩空气管
MSE 1501提供4 mm的压缩空气输入和输出连接管。
连接压缩空气管：
X X 检查确认电源关闭或断开连接
X X 将4 mm连接管插入到模块正面的接头中
断开压缩空气管连接：
X X 检查确认电源关闭或断开连接
X X 向内推蓝色接头环和拔出4 mm连接管

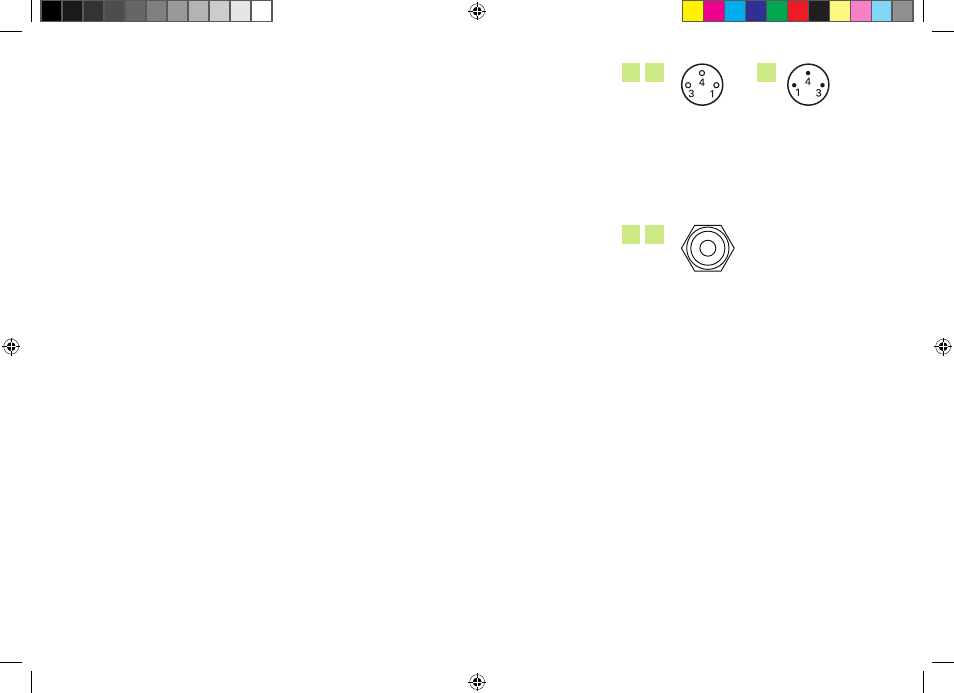

7 8 9
M8接头
10 12
压缩空气接头
