Montage

Montage

Montaggio

16

Unit 1 MKIII

February 2000

Nehmen Sie das nach Seiten 12, 13 und 14 abgelän-

gte Top Profil. Verwechseln Sie nicht das

Top Profil mit dem untersten Profil.

Tip: Schieben Sie das Profil nicht mit Gewalt über

die Verbinder. Falls Sie einen Widerstand spüren,

sollten Sie das Profil und die Verbinder auf Grate

und Schmutz überprüfen. Am besten sieht man

Grate und Schmutz, indem man das Profil gegen

das Licht hält und hindurchschaut. Die Lücke

zwischen den Verbindern solle etwa zwei Finger

breit sein.

Norseman/Sta-Lok:
Versenken Sie der oberste Verbinder bei

Norseman- oder Sta-Lok- Terminals nur 25 mm

im Top Profil.

Rod:
Die Biegung des Rod macht das Aufschieben

der Profile unter Umständen etwas schwierig.

Je gerader das Rod liegt, desto einfacher ist das

Aufschieben der Profile. Prüfen Sie, ob der Schaft

des Rod-Terminals in das Top Profil passt. Falls

er passt, versenken Sie den Verbinder nur so tief,

dass es den Schaft nicht berührt. Sollte er nicht

passen, versenken Sie den Verbinder 25 mm tief

im Top Profil.

Falls Ihr Top Profil kürzer ist als 330mm, wird kein

Top Verbinder eingeschoben; Sie können dann die-

sen Punkt übergehen.
Tragen Sie auf den obersten Verbinder rundherum satt

rotes Loctite auf. Legen Sie in die Aussparung einen

Kunststoffkeil und schieben Sie den Verbinder ca.

100mm in das Top Profil.

Befreien Sie das Top Profil von Grat und Spänen.
Roten Gewindeschutz vom Terminal abnehmen und

aufbewahren für später.
Schieben Sie das Top Profil über das Gewinde-Terminal

und die Verbinder an das obere Ende des Vorstags.

Das Schraubenloch muss unten sein.

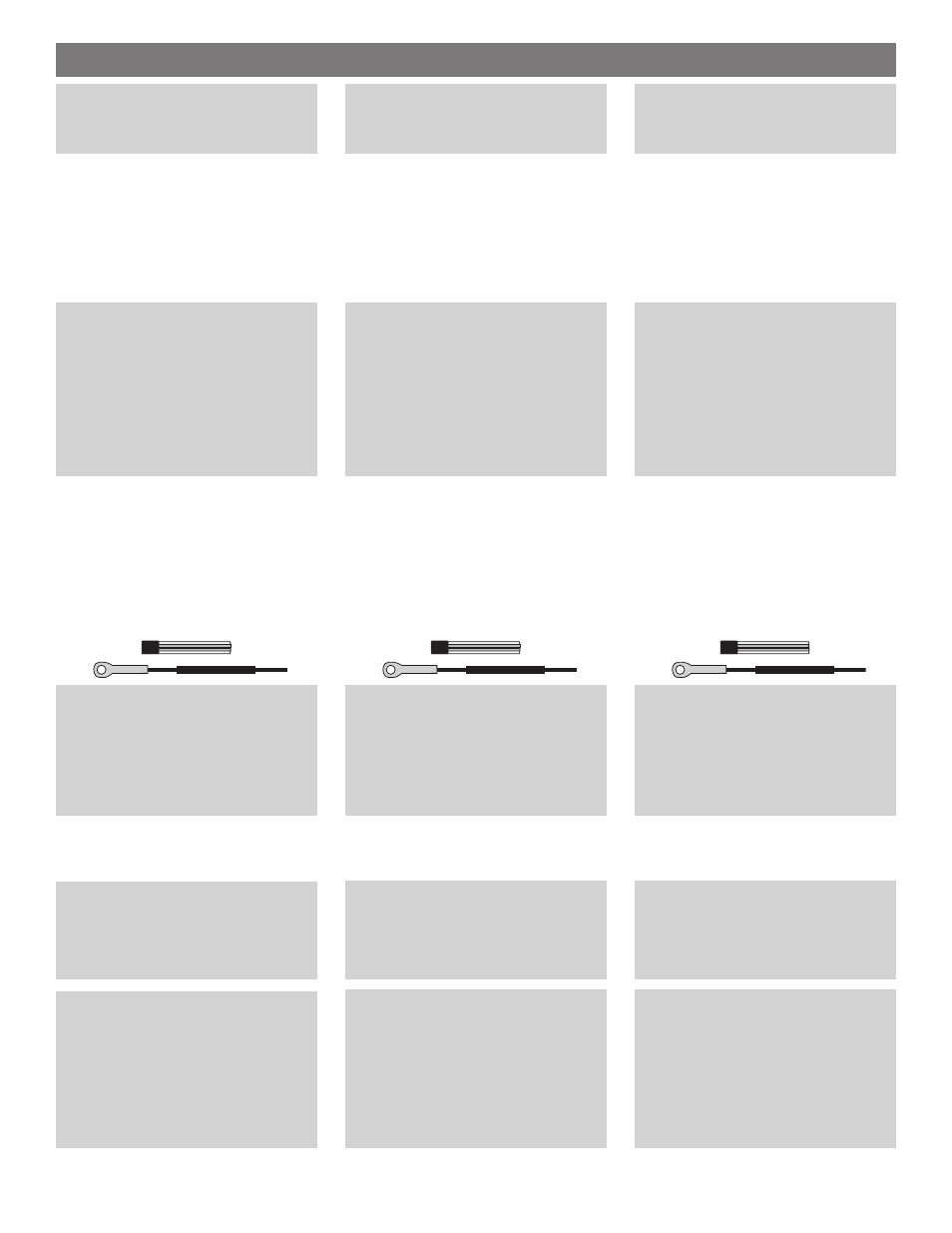

Tip: Dieser Verbinder muss tief genug im Profil

montiert sein, damit sich das Profil auf das

Walzterminal am oberen Ende des Vorstags

schieben kann. Mit dem Schraubendreher die

Tiefe prüfen und mit der Schaftlänge vergleichen.

Kleben Sie die Topkappe mit dem Sekundenkleber auf

das aufgerauhte Top Profil.

Voir détails page 12,13, et 14 pour la coupe à lon-

gueur du profil supérieur. Ne confondez pas le profil

supérieur avec le profil inférieur spécial.

Astuce: Ne jamais forcer sur le profil quand il est

sur les connecteurs. Si vous sentez une résis-

tance vérifiez la propreté et l'absence de bavures

dans le profil. Le meilleur moyen de le vérifier

est de regarder à l'intérieur du profil en le poin-

tant dans la direction d'une source de lumière.

Contrôlez qu'il y a suffisamment d'es-pace entre

les connecteurs pour leur permettre de s'aligner

correctement dans le profil.

NB: Si le profil supérieur mesure moins de 330 mm

le connecteur de jonction le plus haut fera office de

connecteur supérieur et ignorez le paragraphe

précédent.
Enduisez le connecteur supérieur avec de la Loctite

rouge. Mettez en place dans son logement, face bom-

bée coté profil, la cale plastique noire et poussez le

connecteur dans le profil supérieur jusqu'à ce qu'il soit

en retrait d'environ 100 mm.

Vérifiez que le profil supérieur est propre et bien éba-

vuré du côté où il a été coupé.
Enlevez le protecteur rouge de l'embout fileté du bas de

l'étai et gardez le pour une prochaine utilisation.
Enfilez et faites glisser le profil supérieur sur l'embout

fileté et les connecteurs jusqu'en haut de l'étai. Le trou

de vis dans le profil supérieur doit être du côté du bas

de l'étai.

Instructions pour le cas Norseman ou Sta-lok :

Pour un montage avec un embout à oeil

Norseman ou Sta-lok à l'extrémité haute de l'étai

ne mettez en retrait que de 25 mm le connecteur

supérieur par rapport au bord du profil supérieur.

Instructions pour le rod:

Si votre rod est mal redressé il sera beaucoup

plus difficile de faire passer les profils sur les

connecteurs. Cette opération est d'autant plus

facile que votre rod est plus rectiligne. Vérifiez si

la tige de l'embout supérieur du rod peut rentrer

à l'intérieur du profil. Si oui mettez en retrait le

connecteur supérieur de façon à ce qu'il ne puisse

pas toucher l'embout du rod. Si non, ne mettez en

retrait le connecteur supérieur que de 25 mm.

Astuce: Le connecteur supérieur doit être suffi-

samment mis en retrait dans le profil pour

permettre au profil de monter sur la tige de la

terminaison supérieure de l'étai. Utilisez votre

tournevis pour comparer la mesure du retrait du

connecteur à celle de la tige de la terminaison

supérieure.

Utilisez la colle rapide fournie (Cyanolite) pour fixer

le capuchon supérieur sur la partie dépolie du profil

supérieur.

Leggere i dettagli alle pagine 12, 13 e 14 per tagliare

l'estruso alla lunghezza desiderata. Fare attenzione

a non confondere il pezzo di estruso superiore con

quello speciale inferiore.

Suggerimento:
Non forzare l'estruso sui connettori; se si incon-

tra resistenza, controllare accuratamente che

l'estruso e i connettori non siano sporchi di

polvere o limatura. Il miglior modo di identifi-

care questa sporcizia è di guardare all'interno

dell'estruso puntandolo contro una sorgente di

luce. Assicurarsi che i connettori siano distan-

ziati a sufficienza per consentire un appropriato

allineamento all'interno della sezione di estruso.

Istruzioni per terminali Norseman e Sta-Lok:

Per installazioni con terminali Norseman o

Sta-Lok, infilare il connettore per soli 25 mm

nell'estruso superiore.

Istruzioni per tondino:
Le curvature del tondino rendono difficile lo scor-

rimento dei pezzi di estruso sui connettori. Più lo

strallo è dritto più facilmente scorrerà l'estruso

sui connettori. Controllare se la pressatura dello

strallo entra nell'estruso superiore; se entra infi-

lare il connettore della misura corrispondente,

diversamente inserirlo di 25 mm.

Nota: se la misura dell'estruso superiore è meno di

330 mm ignorate questo passaggio. Il connettore

usato come giunzione per l'estruso superiore fa la

funzione di un distanziale.
Spalmare il connettore superiore con Loctite rossa e

mettere una piastrina di bloccaggio in ciascuna sede

con la parte sagomata rivolta verso i connettori; sping-

ere quindi il connettore all'interno dell'estruso superiore

per circa 100 mm.

Controllare che l'estruso superiore all'estremità tagliata

sia pulito da limatura e trucioli.
Togliere la protezione rossa del perno filettato e met-

terla da parte per usarla successivamente.
Fare scorrere l'estruso superiore sul perno filettato e

sui connettori fino all'estremità superiore dello strallo. I

fori per le viti sull'estruso superiore devono guardare la

parte bassa dello strallo.

Suggerimento:
Questo connettore deve essere infilato fino

al punto di permettere all'estruso di scorrere

sopra la pressatura del terminale a pressare

all'estremità superiore del cavo dello strallo.

Usare il cacciavite per confrontare la misura di

quanto si è infilato il connettore, con la lunghezza

della pressatura del terminale a pressare.

Usare un adesivo istantaneo per fissare il cappuccio

all'estremità terminale, preventivamente carteggiata,

dell'estruso superiore.
