ACCESSOIRES ET RÉGLAGES
Variation et déviation pente
Avant d’effectuer n’importe quel type d’inter-
vention sur votre fusil, toujours vérifier que la
chambre d’explosion et le magasin soient com-
plètement vides!
(Lire attentivement les instructions de chargement
et de déchargement).
3) À l’aide d’une clй а tube hexagonale de 13
mm dévisser l’écrou de blocage crosse “3”.
4) Dégager du tube guide ressort bielle, l’écrou
“3”, la rondelle élastique “4”, la platine de
serrage de la crosse “5”, la crosse “6”, l’é-
paisseur déviation “7” et l’épaisseur de la
pente de crosse “8”.
ATTENTION: si l’entretoise de la crosse “9” ne
reste pas à l’intérieur de la crosse, la monter à
nouveau avec le logement de la platine “5” tour-
né vers la plaque de couche.
5) Monter sur le tube guide ressort bielle l’épais-
seur de la pente de crosse sélectionnée “8”,
le côté où est estampillée la lettre étant orien-
té vers la crosse.
6) Remonter l’épaisseur déviation “7” avec le
côté choisi où est estampillée la lettre (D ou G)
orienté vers la crosse.
7) Positionner le canon vers le sol et monter la
crosse, enfiler la platine de serrage “5” cor-
respondante dans la crosse même, le côté où
est estampillée la lettre étant tourné vers la
plaque de couche.

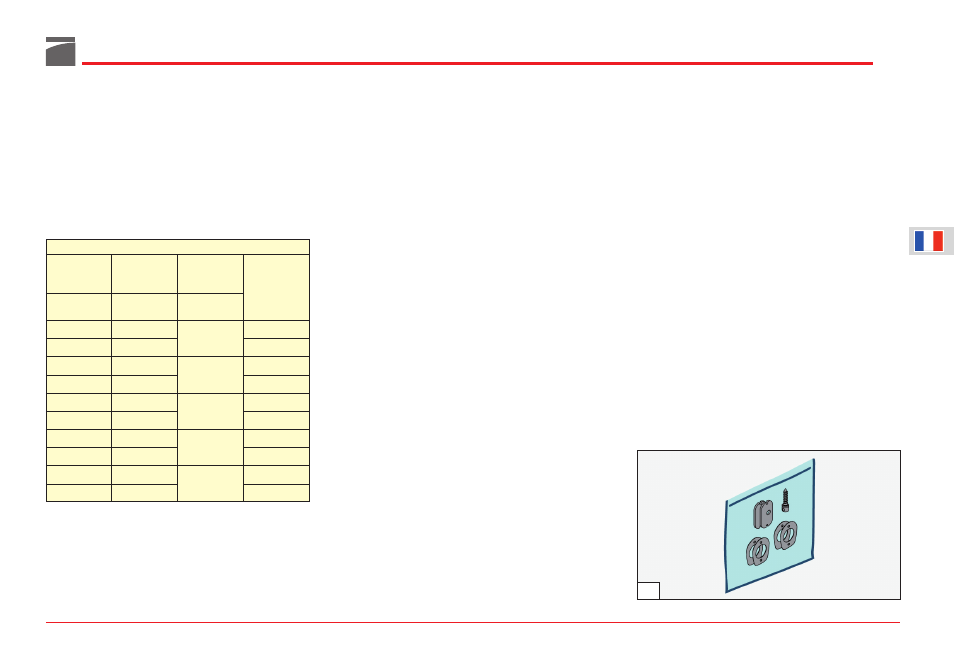

Le fusil est équipé d’un “kit de variation de la
pente” (fig. 56), permettant de varier la configu-
ration établie d’origine à l’usine.
Ce kit se compose de platines de serrage crosse
(en acier) et d’épaisseurs de variation de la
pente de crosse (en plastique), ainsi que d’une
vis de l’anneau de grenadière (pour les crosses
en bois).
Le kit permet d’obtenir cinq différentes configura-
tions de pente (indiquées au tableau) et deux dif-
férentes déviations (droite ou gauche). Chaque
élément est marqué de la lettre de pente et de
déviation correspondante.
Il s’agit maintenant d’établir si la pente de crosse
s’adapte parfaitement à votre personne, ou si la
crosse est trop basse ou trop haute.
Si elle est trop basse (pente de crosse trop impor-
tante), sélectionner le mode de réglage précé-
dent par ordre alphabétique (par exemple si l’é-
paisseur montée d'origine est marquée “C”, pas-
ser à celle marquée “B” et à la platine de serra-
ge de la crosse correspondante).
Pour le remplacement, suivre la marche ci-des-
sous (fig. 57):
1) Desserrer les deux vis de fixation et enlever la
plaque de couche “1” (tournevis en croix).
ATTENTION: pour ne pas endommager les pla-
ques de couche, enduire la pointe du tournevis
avec de la vaseline ou de la graisse.
2) Desserrer les deux vis de fixation et retirer le
kit comfort de la crosse “2” (tournevis cruci-
forme).
75
56
TABLEAU VARIATION PENTE
Epaisseur Platine de serrage Epaisseur
déviation de la crosse pente de crosse
(plastique) (acier) (plastique)
Lettre Lettre Lettre
de référence de référence de référence
DX Z DX
Z
45 ± 1 DX
SX Z SX 45 ± 1 SX
DX A DX
A
50 ± 1 DX
SX A SX 50 ± 1 SX
DX B DX
B
55 ± 1 DX
SX B SX 55 ± 1 SX
DX C DX
C
60 ± 1 DX
SX C SX 60 ± 1 SX
DX D DX
D
65 ± 1 DX
SX D SX 65 ± 1 SX
Valeur pente
de crosse
talon (mm)
Mode de jumelage: les lettres identifient le kit platine de
variation de la pente de crosse - platine de serrage. Pour
une pente de crosse correcte, toujours jumeler les platines
ayant la même lettre, ex.: C - CDX – pour une pente de
crosse 60-D ou C - CSX – pour une pente de crosse 60-G.
DX = Droite
SX = Gauche
