Procedimiento de desmontaje

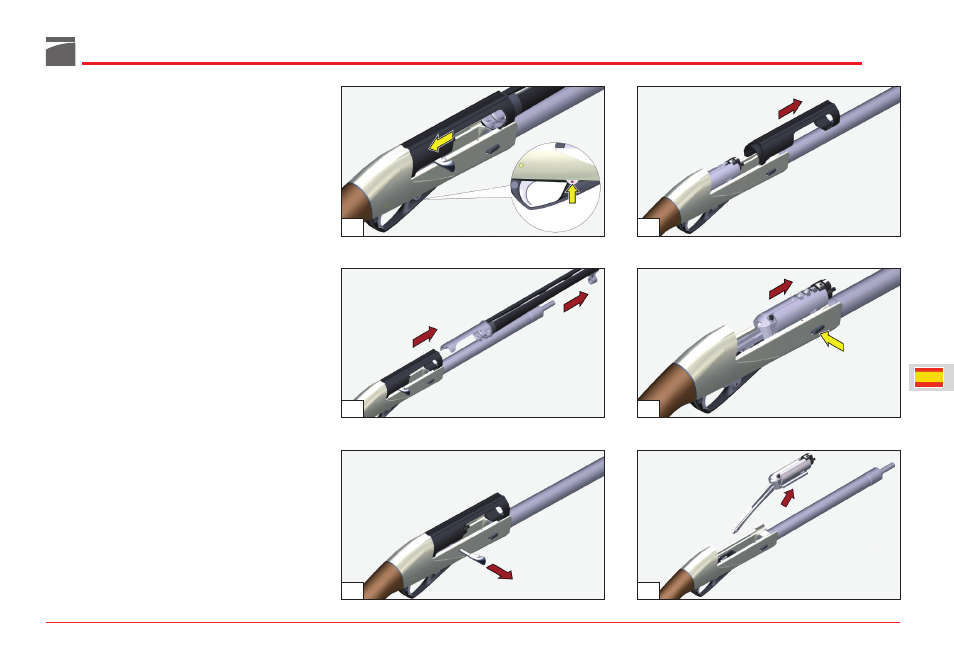

1) Destornille el capuchón de fijación de la

varilla y quite la varilla haciéndola deslizar
hacia adelante a lo largo del tubo almacén
(figs. 28-29).

2) Coja el fusil con una mano y con la otra abra

el obturador (fig. 30). Si el obturador no se
queda en esta posición, actúe sobre la palan-
ca de descenso del cartucho como indica la
flecha y vuelva a repetir la operación (fig. 31).

3) Apoye la culata en la cadera, coja el fusil con

una mano manteniendo firme la cubierta
sobre la carcasa y con la otra, jalando hacia
adelante, quite el grupo cañón-cerrojo de la
carcasa (fig. 32).

4) Quite la maneta de armado de un solo jalón

(fig. 33).

5) Separe la cubierta de la carcasa jalándola

hacia adelante desde el grupo obturador (fig.
34).

6) Cogiendo con una mano el grupo obturador

(fig. 35), contrastando la presión del resorte
de la biela, pulse el botón de mando del ele-
vador y acompañe el obturador hacia ade-
lante hasta que el resorte de la biela ya no lo
empuje.

7) Extraiga el grupo obturador de la carcasa

haciéndolo deslizar hacia adelante sobre sus
guías de alojamiento (fig. 36).
