ACCESORIOS Y REGULACIONES
Variación y desviación inclinación
Antes de realizar cualquier tipo de operación en su
fusil, asegúrese siempre que la cámara de explo-
sión y el almacén estén completamente vacíos!
(Lea atentamente las instrucciones para la carga y la
descarga del arma).

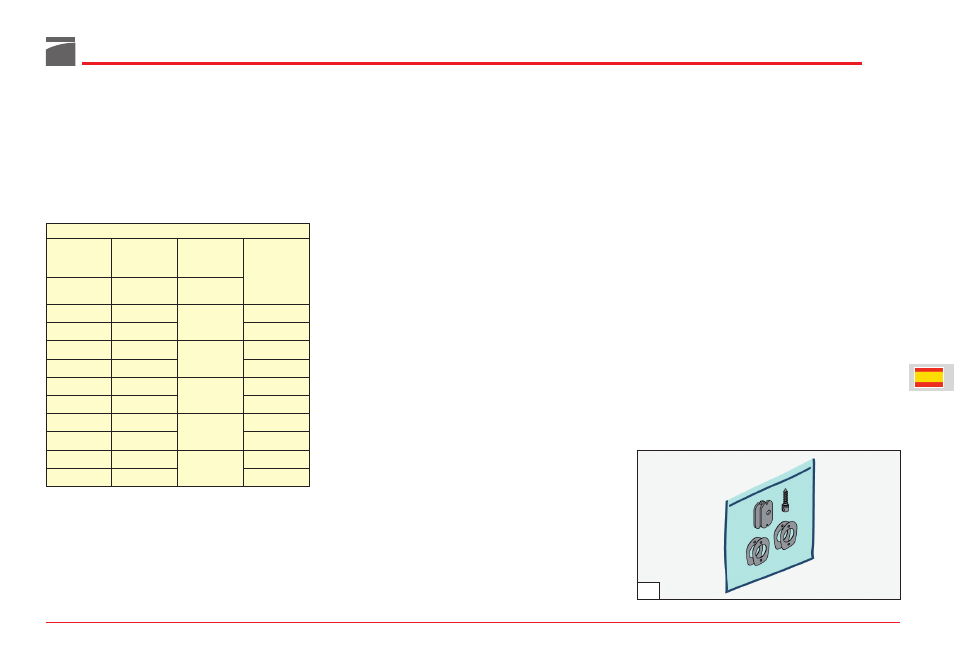

El fusil está dotado de un “kit variación inclina-
ción” (fig. 56), que permite modificar la configu-
ración con la que se suministra el arma.
El kit está formado por plaquitas de apriete de la
culata (de acero), por espesores de variación de
la inclinación (de plástico) y por un perno de fija-
ción del anillo portacorreas (para las culatas de
madera).
El kit permite obtener cinco distintas configura-
ciones de inclinación (indicadas en la tabla) y dos
distintas desviaciones (derecho o izquierdo).
Cada elemento está marcado con la letra de la
inclinación y de la desviación correspondiente.
Se debe establecer si la inclinación de la culata se
adapta perfectamente a Usted o si la culata es de-
masiado baja o demasiado alta.
Si la culata queda demasiado baja (inclinación
demasiado elevada), seleccione el kit de regula-
ción precedente en orden alfabético (por ejem-
plo, si el espesor montado en la fábrica está mar-
cado con la letra “C”, emplee el marcado con la
letra “B” y la correspondiente plaquita de apriete
de la culata).
El procedimiento de sustitución es el siguiente
(fig. 57):
1) Destornille los dos tornillos de fijación y quite
la cantonera “1” (destornillador de cruz).
ADVERTENCIA: para no dañar las cantoneras,
unte la punta del destornillador con vaselina o
grasa.
2) Desenrosque los dos tornillos de fijación y
extraiga el kit confort de la culata “2”
(destornillador de estrella).
Instrucciones para la combinación: las letras identifican
los kits de los espesores de variación de la inclinación y
de las plaquitas de apriete. Para una correcta inclinación,
combine siempre placas y espesores con la misma letra,
por ejemplo: C - CDX – para inclinación 60-DER o C -
CSX – para inclinación 60-IZQ.
DX = Derecho
SX = Izquierdo
3) Destornille la tuerca de bloqueo de la culata
“3” (llave hexagonal de 13 mm).
4) Quite, del tubo de guía del muelle de biela, la
tuerca “3”, la arandela elástica “4”, la pla-
quita de apriete de la culata “5”, la culata
“6”, el espesor de desviación “7” y el espesor
de inclinación “8”.
ADVERTENCIA: si el distanciador culata “9” no
queda al interior de la culata, vuelva a montarlo
con la sede de la plaquita “5” dirigida hacia la
cantonera.
5) Monte sobre el tubo guía resorte biela el espe-
sor de inclinación seleccionado “8”, con el
lado marcado con la letra hacia la culata.
6) Vuelva a montar el espesor de desviación “7”
elegido con el lado marcado con la letra
(derecho o izquierdo) dirigido hacia la culata.
7) Dirija el cañón hacia el suelo y monte la cula-
ta, introduzca la correspondiente plaquita de
apriete “5” en la culata, con el lado con la
letra que se haya seleccionado dirigido hacia
la cantonera.
127
56
TABLA VARIACIÓN DE LA INCLINACIÓN
Espesor Plaquita Espesor
desviación apriete culata inclinación
(plástico) (acero) (plástico)
Letra Letra Letra
de referencia de referencia de referencia
DX Z DX
Z
45 ± 1 DX
SX Z SX 45 ± 1 SX
DX A DX
A
50 ± 1 DX
SX A SX 50 ± 1 SX
DX B DX
B
55 ± 1 DX
SX B SX 55 ± 1 SX
DX C DX
C
60 ± 1 DX
SX C SX 60 ± 1 SX
DX D DX
D
65 ± 1 DX
SX D SX 65 ± 1 SX
Valor inclinación
talón (mm)
