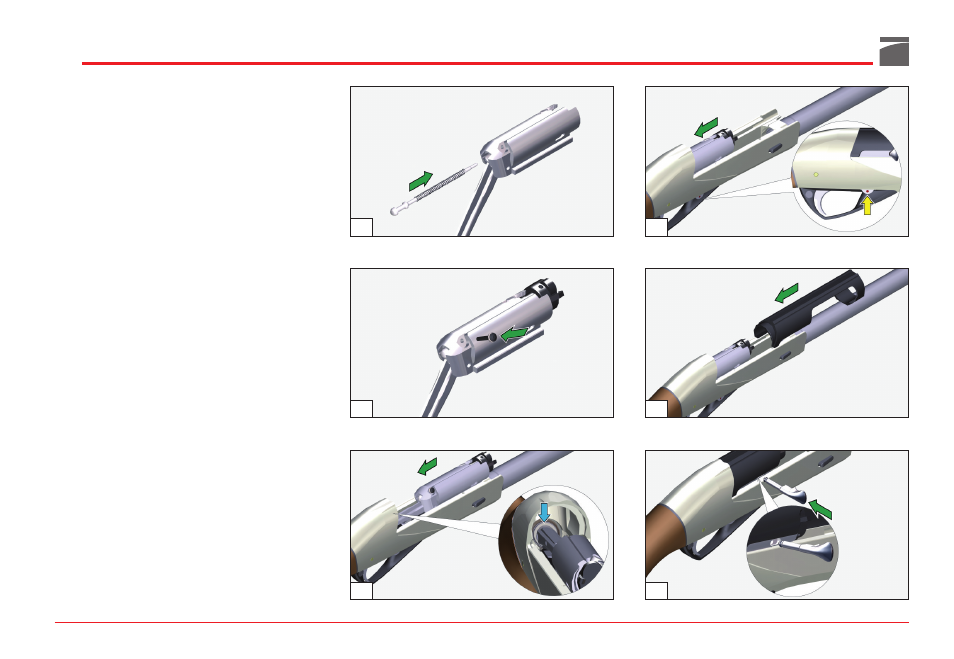

6) Introduire le percuteur avec son ressort dans
le trou de l'obturateur (fig. 50).
ATTENTION: assurez-vous que vous avez tou-
jours monté le ressort du percuteur.
7) Introduire le pivot d’arrêt du percuteur dans
son logement de manière à ce qu’il bloque
le percuteur (fig. 51).
8) Saisir le groupe crosse-carcasse et, en le
tenant en position presque horizontale, insé-
rer le groupe obturateur sur les guides de la
carcasse (fig. 52).
ATTENTION: la bielle de l’obturateur, en pas-
sant au-dessus de la sous-garde, doit se position-
ner sur le pivot guide du ressort de bielle, à l’in-
térieur de la carcasse, une fois le montage ache-
vé (fig. 52).
9) Amener l'obturateur dans sa position d’ou-
verture en le tirant par la partie frontale de la
tête de fermeture (fig. 53), si l’obturateur ne
reste pas ouvert, pousser le levier de descen-
te de cartouche dans le sens de la flèche et
répéter l’opération.
10) Prendre la partie supérieure de la carcasse et
la juxtaposer à la carcasse même dans une
position légèrement en avant par rapport à
l’obturateur (fig. 54).
11) En gardant la partie supérieure de la carcas-
se serrée contre la carcasse même, la reculer
et l'introduire sur l'obturateur jusqu'à la
butée postérieure de la carcasse.
12) Introduire la manette d’armement dans son
trou situé sur l’obturateur et pousser à fond
(fig. 55).
13) Compléter le montage de l’arme en répétant
toutes les opérations de montage, à partir du
fusil emballé, décrites au page 65 (figs. 7-8-
9-10-11).
