64
Montage
(fusil emballé)

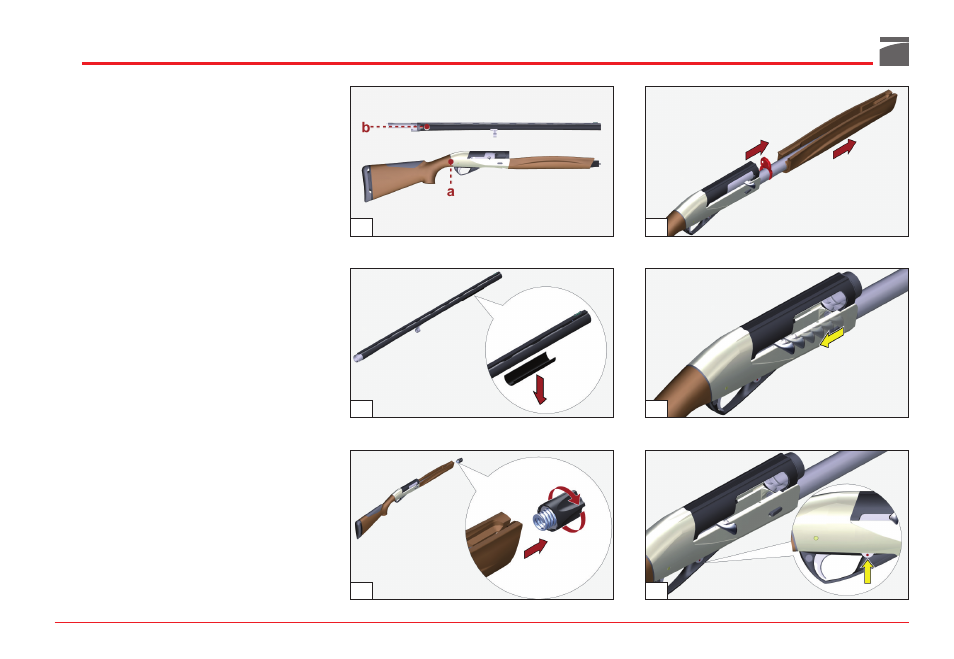

Pièces de l’emballage (fig. 1):
a) groupe crosse-carcasse-obturateur-devant
b) groupe canon-culasse
ATTENTION: n’oubliez pas d’enlever la protec-
tion en plastique du canon avant d’utiliser l’arme
(fig. 2).
Marche à suivre pour le montage
1) Desserrer le capuchon de fixation du devant
(fig. 3).
2) Dégager le devant et retirer la plaquette d’em-
ballage de l’arme (fig. 4).
3) Saisir le groupe crosse-carcasse-obturateur
et, en intervenant sur la manette, placer l'ob-
turateur en position d’ouverture (jusqu’à ce
que l’accrochage ait eu lieu) (fig. 5).
ATTENTION: si l’obturateur ne reste pas ac-
croché, intervenir sur le levier de descente de la
cartouche, dans le sens indiqué par la flèche, et
répéter l’opération (fig. 6).
Durant ces opérations l’obturateur doit être
entièrement assemblé et logé dans la carcasse,
en restant toujours en position d’ouverture
(entièrement reculé).
4) Maintenir fermement en place le couvercle
sur la carcasse et saisir le groupe canon-
culasse.
3
2
1
6
4
5
