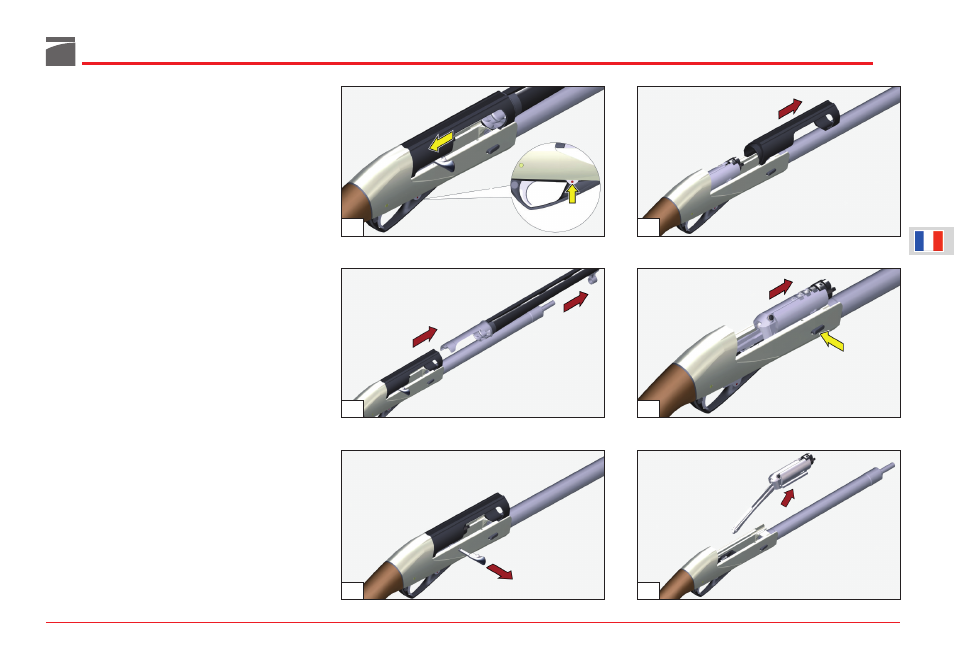

Marche à suivre pour le démontage

1) Desserrer le capuchon de fixation du devant

et dégager le devant vers l’avant, le long du
tube de magasin (figs. 28-29).

2) Saisir d’une main le fusil et de l’autre main

ouvrir l’obturateur (fig. 30). Si l’obturateur ne
reste pas en position d’ouverture, intervenir
sur le levier descente cartouche, de la maniè-
re indiquée par la flèche et répéter l’opération
(fig. 31).

3) En appuyant la crosse sur la hanche, prendre

l’arme d’une main de façon à ce que la par-
tie supérieure de la carcasse soit immobilisée
sur la carcasse même, et de l’autre main, en
tirant vers l’avant, dégager de la carcasse le
groupe canon-culasse (fig. 32).

4) Dégager la manette d’armement avec un

coup net (fig. 33).

5) Séparer la partie supérieure de la carcasse en

la dégageant vers l'avant du groupe obtura-
teur (fig. 34).

6) En retenant d’une main le groupe obturateur

(fig. 35) de façon à s'opposer à la poussée du
ressort de bielle, appuyer sur le bouton de
commande de l'élévateur et accompagner
l’obturateur vers l’avant jusqu'à ce qu’il ne
soit plus poussé par le ressort de bielle.

7) Extraire de la carcasse le groupe obturateur

en le faisant coulisser en avant sur ses guides
de logement (fig. 36).
