ficio de la culata hasta el tope y alinee el ori-
ficio de manera que quede perpendicular al
eje de la culata (fig. 72).
5) Monte el kit confort “2” y, luego, la canto-
nera en la culata (véase fig. 57).
Desmontaje y sustitución
de la cresta
Para desmontar y sustituir la cresta realice las
siguientes operaciones:
1) Utilizando un destornillador de estrella,
desenrosque los dos tornillos de fijación y
quite la culata “1” (véase fig. 57).
ADVERTENCIA: para no dañar las cantoneras,
unte la punta del destornillador con vaselina o
grasa.
2) Con el mismo destornillador, desenrosque los
dos tornillos de fijación y quite el kit confort
“2” de la culata (véase fig. 57).

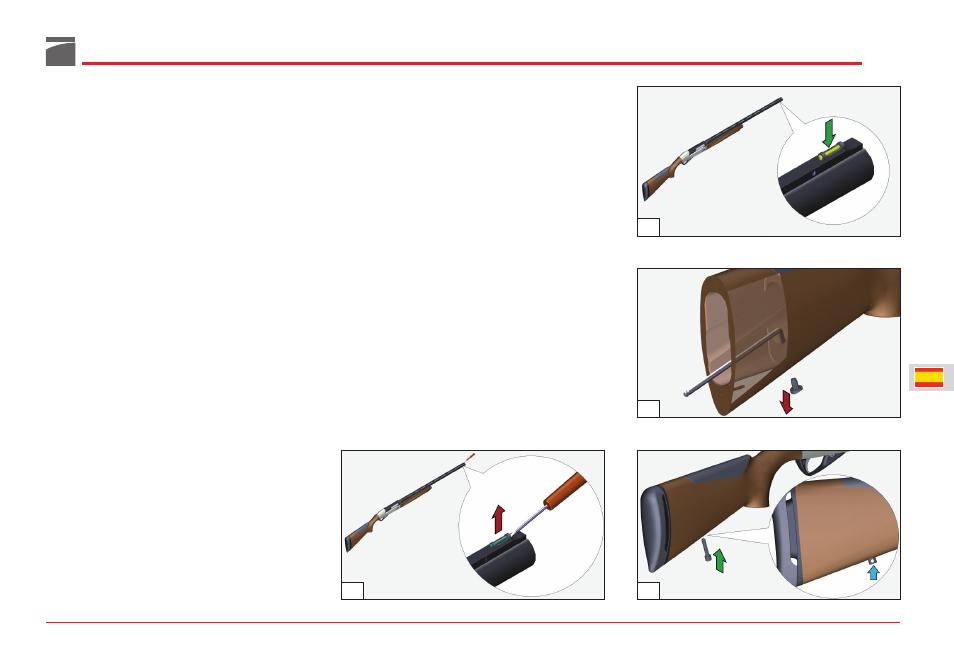

Para sustituir la mira, realice las siguientes ope-
raciones:
1) Mediante la punta de un destornillador de
boca placa, levante el soporte de la mira y
extráigalo de su alojamiento en el nervio
(fig. 69).
2) Introduzca la mira seleccionada en el nervio
apretándola con fuerza hasta que quede blo-
queada a presión (fig. 70).
Montaje del perno para
portacorreas en la culata
En las armas con culata de madera se suministra
un perno para fijar el portacorreas, que se ha de
instalar de la siguiente manera:
1) Utilizando un destornillador de estrella,
desenrosque los dos tornillos de fijación y
quite la culata “1” (véase fig. 57).
ADVERTENCIA: para no dañar las cantoneras,
unte la punta del destornillador con vaselina o
grasa.
2) Con el mismo destornillador, desenrosque los
dos tornillos de fijación y quite el kit confort
“2” de la culata (véase fig. 57).
3) Con una llave allen, desde el interior de la
culata extraiga el tapón de goma que cierra el
orificio para el perno para portacorreas (fig.
71).
4) Utilizando un punzón de 3 mm de diámetro,
enrosque el perno para portacorreas en el ori-
131
70
71
69 72
