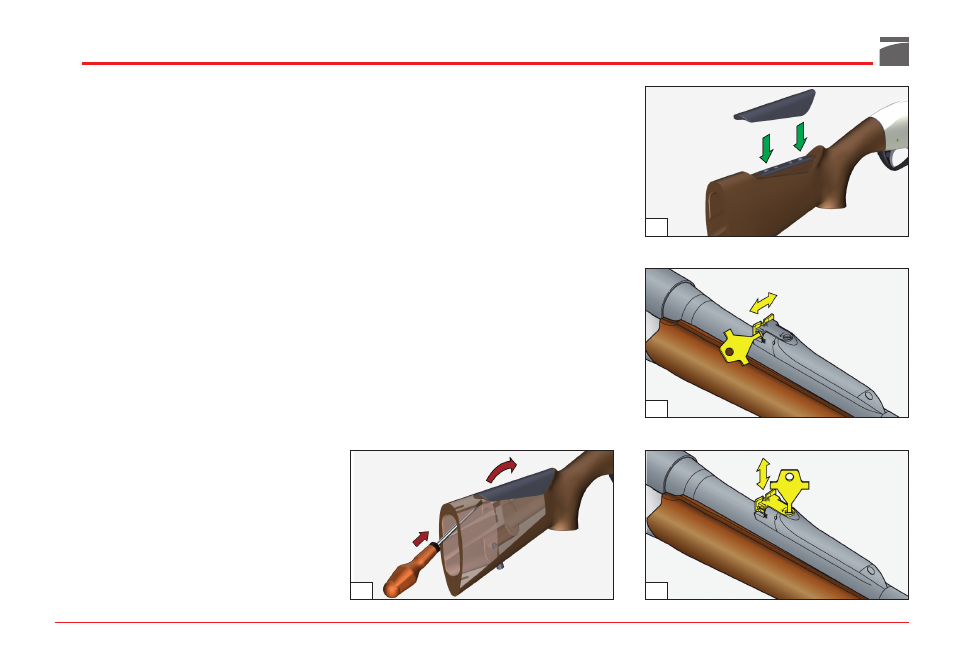

3) Agendo dal lato posteriore del calcio ed uti-

lizzando l’apposito foro, premere con la
punta del cacciavite il nasello sul suo lato
inferiore, fino a sbloccarlo dal fissaggio poste-
riore, quindi sollevarlo per rimuoverlo dal
calcio (fig. 73).

4) Per montare il nasello sostitutivo, posizionar-

lo con i due perni presenti sul lato inferiore in
corrispondenza degli alloggiamenti presenti
sulla guida del calcio, quindi premere a
fondo fino al bloccaggio a scatto (fig. 74).

AVVERTENZA:

il nasello correttamente montato

si allinea senza discontinuità con il profilo ester-
no del calcio.

5) Procedere al montaggio del kit comfort “2” e

quindi del calciolo sul calcio (vedi fig. 57).

Regolazione tacca di mira

(ove prevista)

Qualora la taratura standard effettuata in fabbrica
non risponda alle esigenze di tiro individuali, è
possibile regolare la tacca di mira sia lateralmen-
te che verticalmente.

Prima di effettuare qualunque tipo di intervento
sul fucile, accertarsi sempre che camera di scop-
pio e serbatoio siano completamente vuoti!
(Leggere attentamente le istruzioni di caricamen-
to e scaricamento dell’arma).

Regolazione laterale tacca di mira

Per la regolazione laterale della tacca di mira,
agire nel seguente modo (fig. 75):

1) Con la chiave in dotazione regolare la posi-

zione della tacca di mira nel senso desiderato
(verso destra se si intende sparare più a destra;
verso sinistra se si intende sparare più a sini-
stra) facendo riferimento alle rispettive intac-
che graduate di allineamento.

Regolazione verticale tacca di mira

Per la regolazione verticale della tacca di mira,
agire nel seguente modo (fig. 76):

1) Con la chiave in dotazione regolare la posi-

zione della tacca di mira nel senso desidera-
to (verso l’alto se si intende sparare più in
alto; verso il basso se si intende sparare più in
basso) facendo riferimento alle rispettive
intacche graduate di allineamento.
