Montaje del arma
Para el correcto montaje del arma proceda en el
siguiente orden:

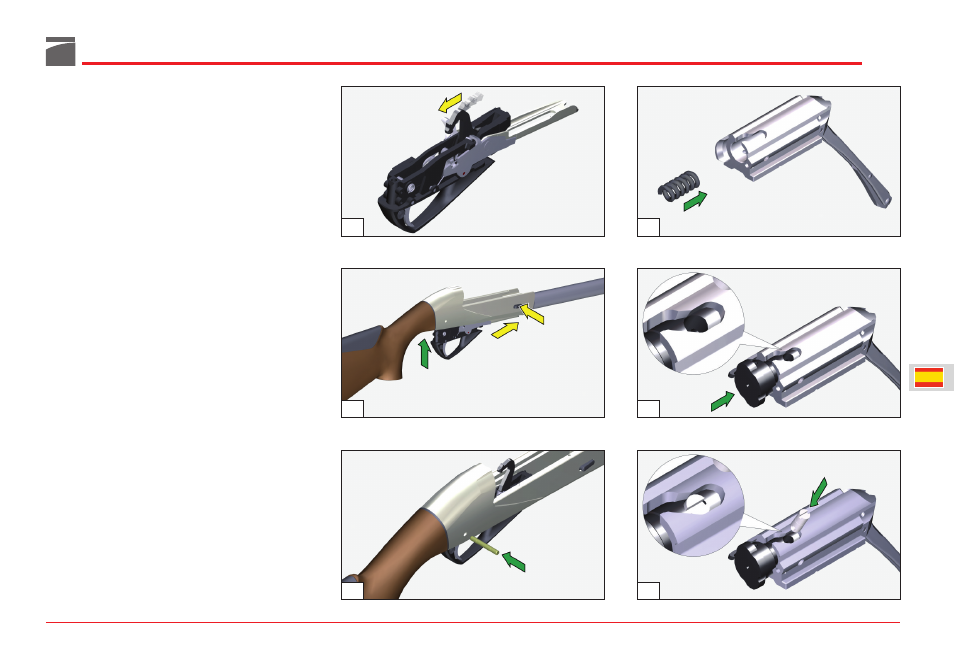

1) Armar el martillo (fig. 44), coja el grupo cula-
ta-carcasa, pulse el botón de mando del ele-
vador y introduzca al mismo tiempo el grupo
guardamonte completo, con el martillo
armado, en la carcasa, hasta topar en la parte
anterior (fig. 45).
2) Introduzca desde la derecha o la izquierda la
espiga de parada del guardamonte fijándola
cuando se encuentre completamente introdu-
cida en la carcasa (fig. 46).
3) Introduzca el resorte de retroceso del obtura-
dor en su alojamiento (fig. 47).
ATENCIÓN: asegúrese siempre de colocar el
resorte de retroceso del obturador entre la cabe-
za de cierre y el obturador mismo, para evitar
que en fase de cierre pueda partir un tiro.
4) Coja la cabeza de cierre e introdúzcala en el
obturador, cuidando que el agujero que lleva
en el vástago coincida con el ojal del obtura-
dor mismo (fig. 48).
ADVERTENCIA: los planos inclinados que se
encuentran en el vástago de la cabeza de cierre
no se deben ver cuando la pieza está montada.
5) Introduzca el eje de rotación de la cabeza de
cierre en el agujero de alojamiento que se
encuentra en el vástago de la misma, pasán-
dolo por el ojal del obturador (fig. 49).
ATENCIÓN: la línea de referencia marcada en la
extremidad del eje debe estar a la vista y alinea-
da con el eje longitudinal del grupo obturador
(fig. 49).
125
44
46
45 48
49
47
