Remontage de l’arme
Pour remonter l’arme correctement suivre la
marche ci-dessous:

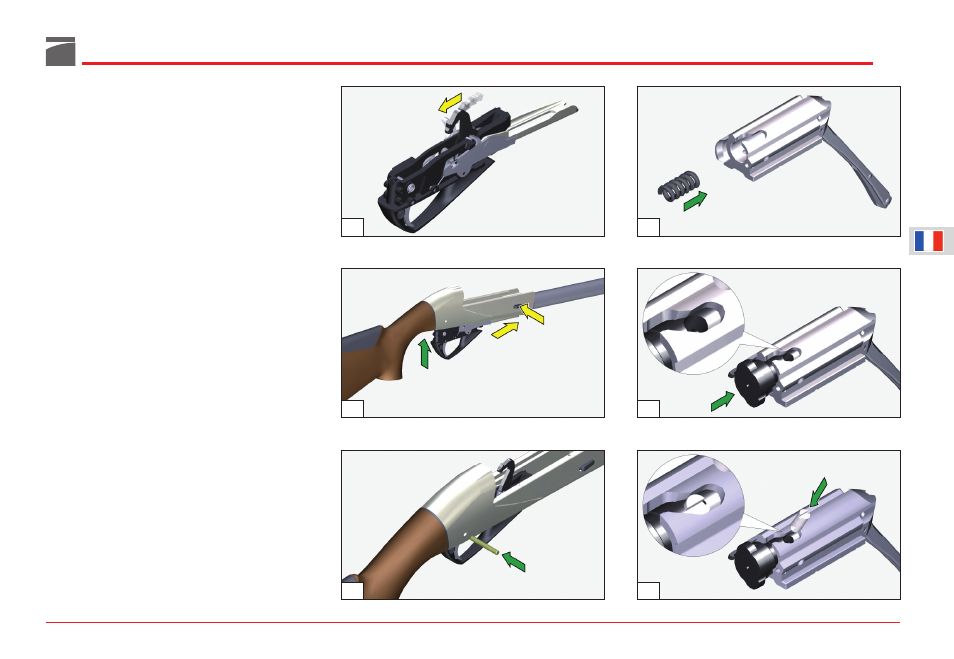

1) Armé le chien (fig. 44), saisir le groupe crosse-
carcasse, appuyer sur le bouton de commande
élévateur et introduire en même temps le grou-
pe sous-garde complet - chien armé - dans la
carcasse, jusqu'à la butée sur la partie avante
(fig. 45).
2) Introduire, par la droite ou par la gauche, la
goupille d’arrêt de la sous-garde et ne s’arrê-
ter que lorsqu’elle aura été entièrement in-
troduite sur la carcasse (fig. 46).
3) Introduire le ressort de recul de l'obturateur
dans son logement (fig. 47).
ATTENTION: s’assurer que le ressort de recul de
l’obturateur soit toujours placé entre la tête de
fermeture et l’obturateur pour éviter le risque
qu’un coup puisse partir par mégarde durant la
fermeture.
4) Introduire la tête de fermeture dans l’obtura-
teur, en faisant coïncider le trou de son devant
avec la boutonnière de l’obturateur (fig. 48).
ATTENTION: les plans inclinés obtenus sur le
devant de la tête de fermeture ne doivent pas
être visibles lorsque la pièce est montée.
5) Engager l’axe de rotation de la tête de ferme-
ture dans son logement sur la tête, en le fai-
sant passer à travers la boutonnière de l’obtu-
rateur (fig. 49).
ATTENTION: la ligne de référence marquée sur
l’extrémité du pivot doit être visible et alignée avec
l’axe longitudinal du groupe obturateur (fig. 49).
73
44
46
45 48
49
47
