142
Montagem
(da arma embalada)

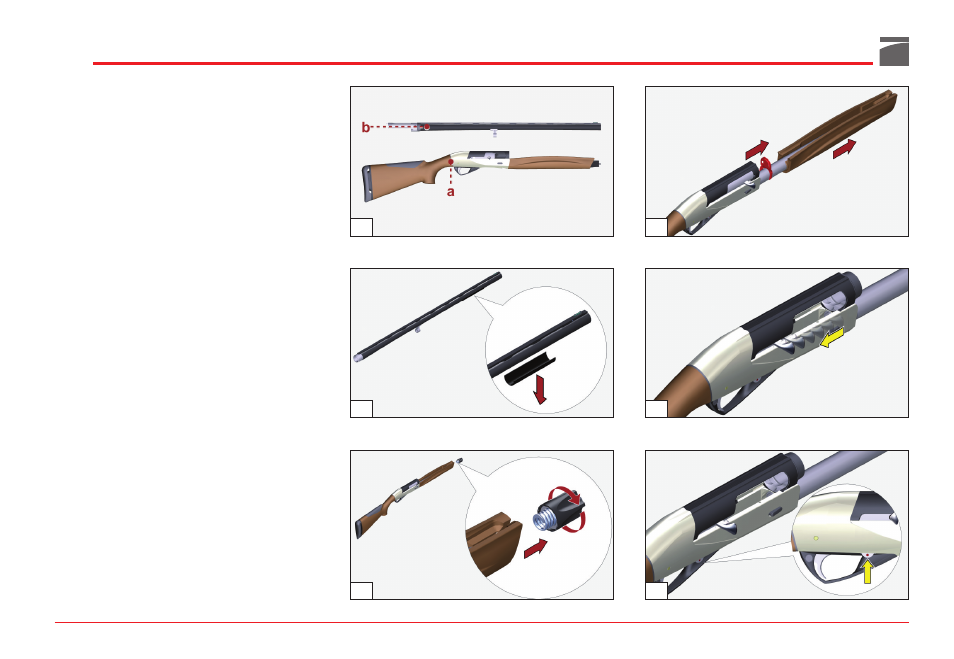

Componentes na embalagem (fig. 1):
a) grupo coronha-báscula-culatra-fuste
b) grupo cano-culatrim
ADVERTÊNCIA!
Não esquecer de retirar a
bainha de plástico do cano antes de usar a
espingarda (fig. 2).
Procedimento de montagem
1) Desapertar a porca do fuste (fig. 3).
2) Retire o fuste e remova a placa de embala-
gem da arma (fig. 4).
3) Agarre no bloco da coronha-báscula-culatra
e, ajustando o manípulo, ponha a culatra na
posição de abertura (até prender) (fig. 5).
ADVERTÊNCIA!
Se a culatra não permanecer
preso, accione o botão lateral no sentido indica-
do pela seta e repita a operação (fig. 6).
Durante estas operaçãoes a culatra deve estar
completamente montada e alojada na báscula,
permanecendo sempre em posição de abertura
(todo para trás).
4) Mantenha a bainha firme sobre a báscula e
agarre no bloco cano-culatra.
3
2
1
6
4
5
