Bohrung am Schaft bis zum Anschlag ein-
schrauben und die Bohrung senkrecht zur
Schaftachse ausrichten (Abb. 72).
5) Die Montage des Comfort-Kits “2” und
danach der Schaftkappe am Schaft vor-
nehmen (siehe Abb. 57).
Demontage und Austausch
der Schaftnase
Für Demontage und Austausch der Schaftnase ist
folgendermaßen vorzugehen:
1) Mit einem Kreuzschraubenzieher die beiden
Befestigungsschrauben ausdrehen und die
Schaftkappe “1” abnehmen (siehe Abb. 57).
HINWEIS: Damit die Schaftkappe nicht be-
schädigt wird, ist die Spitze des Schraubenziehers
mit Vaseline oder Fett einzureiben.
2) Mit demselben Schraubenzieher die beiden
Befestigungsschrauben ausdrehen und das
Comfort-Kit “2” aus dem Schaft heraus-
ziehen (siehe Abb. 57).

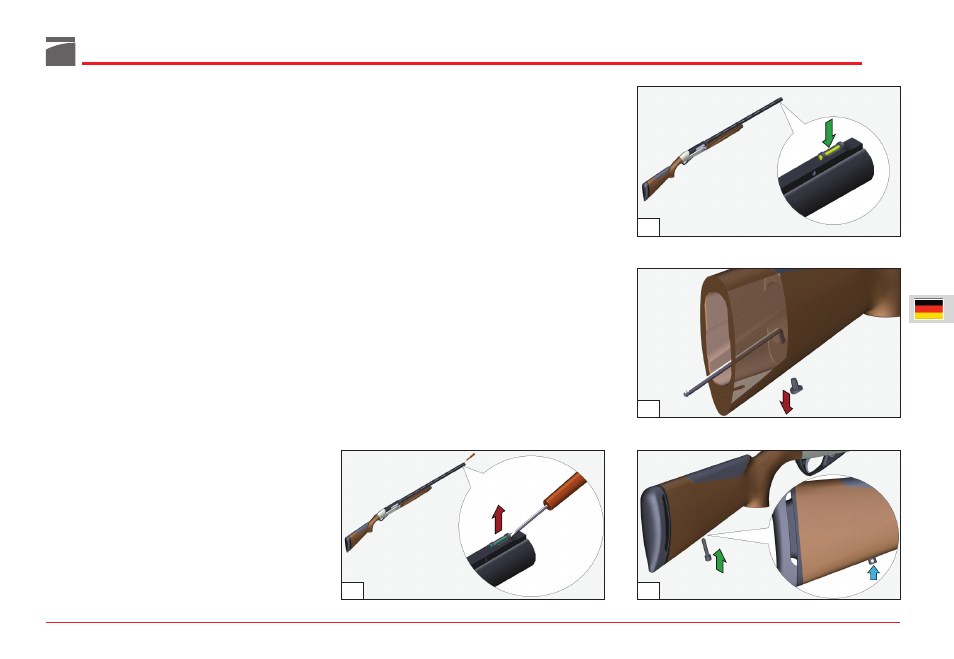

Zum Austauschen des Visiers ist folgendermaßen
vorzugehen:
1) Mit der Spitze eines Flachkopfschrauben-
ziehers die Halterung des Visiers anheben
und aus ihrer Aufnahme an der Laufschiene
herausziehen (Abb. 69).
2) Das gewählte Ersatzvisier in die Aufnahme an
der Laufschiene einsetzen, indem es kräftig
bis zum Einschnappen hineingedrückt wird
(Abb. 70).
Montage des Bolzens
für den Riemenbügel am Schaft
Nur bei Waffen mit Holzschaft wird ein Bolzen
für die Befestigung des Riemenbügels mitgelie-
fert, dessen Montage folgendermaßen erfolgt.
1) Mit einem Kreuzschraubenzieher die beiden
Befestigungsschrauben ausdrehen und die
Schaftkappe “1” abnehmen (siehe Abb. 57).
HINWEIS: Damit die Schaftkappe nicht be-
schädigt wird, ist die Spitze des Schraubenziehers
mit Vaseline oder Fett einzureiben.
2) Mit demselben Schraubenzieher die beiden
Befestigungsschrauben ausdrehen und das
Comfort-Kit “2” aus dem Schaft heraus-
ziehen (siehe Abb. 57).
3) Mithilfe eines Inbusschlüssels den Gummi-
stopfen aus der Bohrung für den Bolzen des
Riemenbügels herausarbeiten (Abb. 71).
4) Mithilfe eines Splinttreibers mit 3 mm Durch-
messer den Bolzen des Riemenbügels in die
105
70
71
69 72
