12
Montaggio
(da fucile imballato)

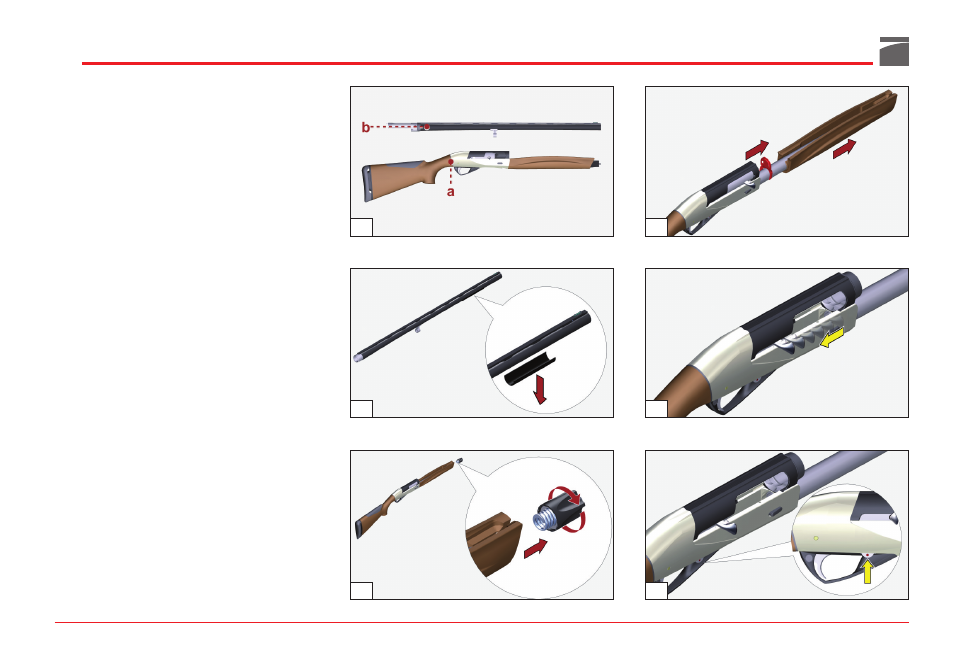

Componenti confezione (fig. 1):
a) gruppo calcio-carcassa-otturatore-astina
b) gruppo canna-culatta
AVVERTENZA: ricordarsi di rimuovere il copri-
canna di plastica prima di utilizzare il fucile
(fig. 2).
Procedura di montaggio
1) Svitare il cappellotto fissaggio astina (fig. 3).
2) Sfilare l'astina e rimuovere il piastrino di
imballo arma (fig. 4).
3) Impugnare il gruppo calcio-carcassa-ottura-
tore e, agendo sulla manetta, portare l'ottu-
ratore in posizione di apertura (fino ad
agganciamento avvenuto) (fig. 5).
AVVERTENZA: se l'otturatore non rimane
agganciato, agire sulla leva discesa cartuccia,
nel senso indicato dalla freccia, e ripetere l'o-
perazione (fig. 6).
Durante queste operazioni l'otturatore deve
essere completamente assemblato e alloggiato
nella carcassa, rimanendo sempre in posizione
di apertura (tutto indietro).
4) Mantenere fermo il fodero sulla carcassa e
prendere il gruppo canna-culatta.
3
2
1
6
4
5
