hando o furo perpendicularmente ao eixo da
coronha (fig. 72).
5) Proceda à montagem do kit comfort “2” e, a
seguir, monte a chapa de couce na coronha
(ver fig. 57).
Desmontagem e substituição
da crista
Para desmontar e substituir a crista, proceda
assim:
1) Utilizando uma chave de fendas em cruz,
desaperte os dois parafusos de fixação e solte
a chapa de couce “1” (ver fig. 57).
ADVERTÊNCIA! Para não danificar a chapa de
couce, aplique vaselina ou gordura na ponta da
chave de fendas.
2) Com a mesma chave de fendas, desaperte os
dois parafusos de fixação e desmonte o kit
comfort “2” da coronha (ver fig. 57).

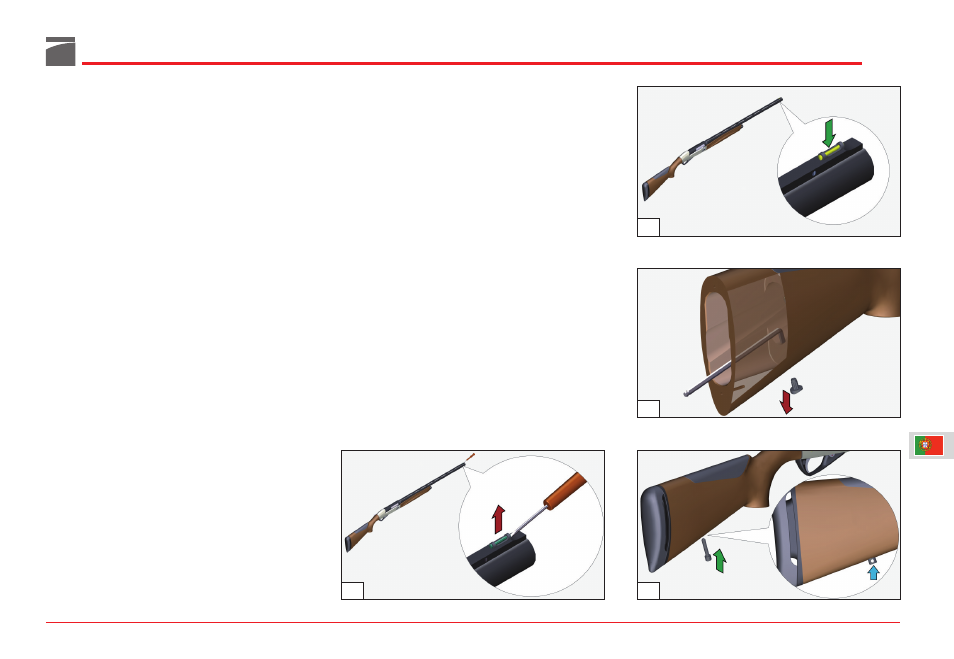

Para substituição da mira, proceda como indica-
do a seguir:
1) Com a ponta de uma chave de fendas, levan-
te o suporte da mira e retire-o da sua sede
sobre a fita (fig. 69).
2) Coloque a mira de substituição seleccionada
na sede, sobre a fita, pressionando com força
até ouvir o estalido do seu encaixe (fig. 70).
Montagem do eixo para
o zarelho na coronha
As armas com coronha de madeira são as úni-
cas que trazem, de série, um eixo para fixação
do zarelho, que deve ser montado do modo
seguinte:
1) Utilizando uma chave de fendas em cruz,
desaperte os dois parafusos de fixação e solte
a chapa de couce “1” (ver fig. 57).
ADVERTÊNCIA! Para não danificar a chapa de
couce, aplique vaselina ou gordura na ponta da
chave de fendas.
2) Com a mesma chave de fendas, desaperte os
dois parafusos de fixação e desmonte o kit
comfort “2” da coronha (ver fig. 57).
3) Utilizando uma chave hexagonal, dentro da
coronha, remova a tampa de borracha do
furo para o eixo do zarelho (fig. 71).
4) Utilizando um punção de 3 mm de diâmetro,
fixe o eixo do zarelho no orifício próprio da
coronha, enroscando-o até ao fundo e alin-
157
70
71
69 72
