ACESSÓRIÓS E REGULAÇÕES
Variação e desvio de inclinação
Antes de efectuar qualquer intervenção na sua
arma, assegure-se que a câmara e o depósito
estão vazios.
(Leia atentamente as instruções de carregar e
descarregar da arma).

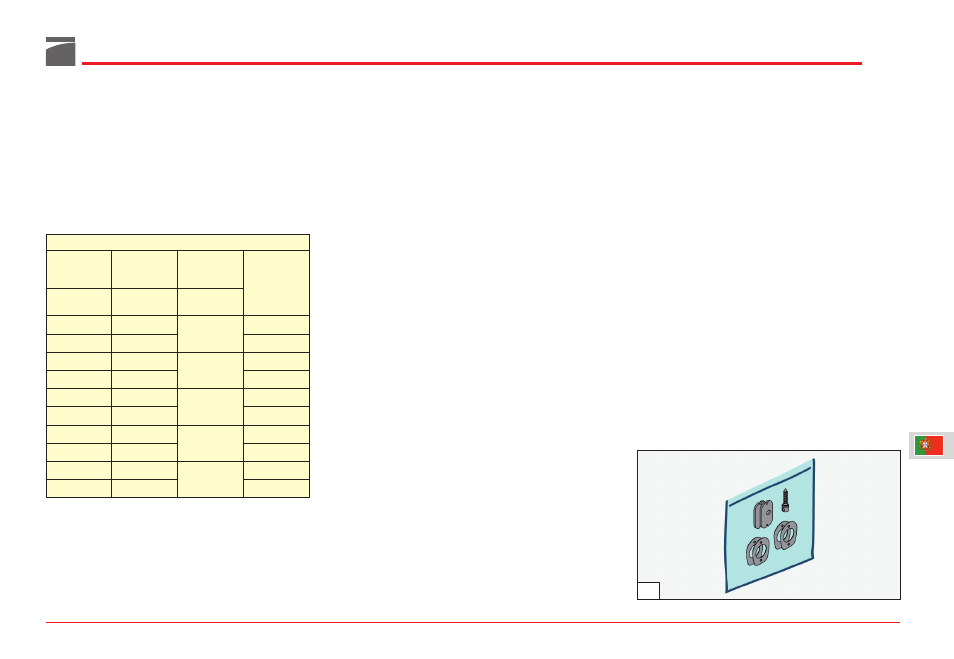

A espingarda é dotada de um “kit de variação
inclinação” (fig. 56), que permite de variar a con-
figuração original como é fornecida a arma.
O kit é constituído por chapas de aperto da
coronha (de aço) e calços de variação de incli-
nação (de plástico) e ainda pelo eixo de fixação
do zarelho (para coronhas de madeira).
O kit permite obter cinco configurações diferen-
tes de inclinação (indicadas na tabela) e dois
desvios diferentes (direito ou esquerdo). Cada
elemento é marcado com a letra de inclinação e
desvio correspondente.
Deve estabelecer se a peça de inclinação monta-
da na arma é adequada às suas necessidades ou
se é muito alta ou muito baixa.
Se ficar muito baixo (inclinação muito alta),
seleccione o set de regulações anterior, em
ordem alfabética, (p/ ex: se o calço montado na
fábrica estiver marcado “C”, passe para o marca-
do “B” e à chapa correspondente de aperto da
coronha).
O processo de substituição é o seguinte (fig. 57):
1) Desaperte os dois parafusos de fixação da
chapa de couce “1” (chave de parafusos phi-
lips).
ADVERTÊNCIA! Para não danificar a chapa de
couce, aplique um pouco de vaselina ou óleo no
corpo da chave de fendas.
2) Desaperte os dois parafusos de fixação e tire
o kit comfort da coronha “2” (chave de fen-
das em cruz).
Instruções para combinação: as letras identificam os kits
da chapa de variação de inclinação - chapa de aperto.
Para uma inclinação correcta, associar sempre chapas
que tenham a mesma letra, p/ ex: C - CDX – para incli-
nação 60-DX ou C - CSX – para inclinação 60-SX.
DX = Direito
SX = Esquerdo
3) Desapertar a porca de fixação da coronha
“3” com chave hexagonal de 13 mm.
4) Do conjunto do tubo mola biela, desmonte a
porca “3”, a anilha elástica “4”, a chapa de
aperto da coronha “5”, a coronha “6”, o
calço de desvio “7” e o calço de inclinação
“8”.
ADVERTÊNCIA! Se o espaçador coronha “9”
não ficar dentro da coronha, remonte-o com a
sede da chapinha “5” virada para a chapa de
couce.
5) Monte no tubo a espessura seleccionada ”8”,
o lado que tem a letra orientado para a
coronha.
6) Monte a espessura de desvio “7” com o lado
escolhido, onde está inscrita a letra (DX ou
SX) orientado para a coronha.
7) Oriente o cano para o chão e monte a co-
ronha, aplique a chapa de aperto “5” corres-
pondente na própria coronha, colocando o
lado de gravação da letra escolhida voltado
para a chapa de couce.
153
56
TABELA VARIAÇÃO DA QUEDA CORONHA
Calço Kit Kit
de desvio variação variação
(plástico) (metálico) (plástico)
Letra Letra Letra
de referência de referência de referência
DX Z DX
Z
45 ± 1 DX
SX Z SX 45 ± 1 SX
DX A DX
A
50 ± 1 DX
SX A SX 50 ± 1 SX
DX B DX
B
55 ± 1 DX
SX B SX 55 ± 1 SX
DX C DX
C
60 ± 1 DX
SX C SX 60 ± 1 SX
DX D DX
D
65 ± 1 DX
SX D SX 65 ± 1 SX
Valor inclinação
em (mm)
