Порядок сборки ружья
Сборка ружья осуществляется в следующей
последовательности:

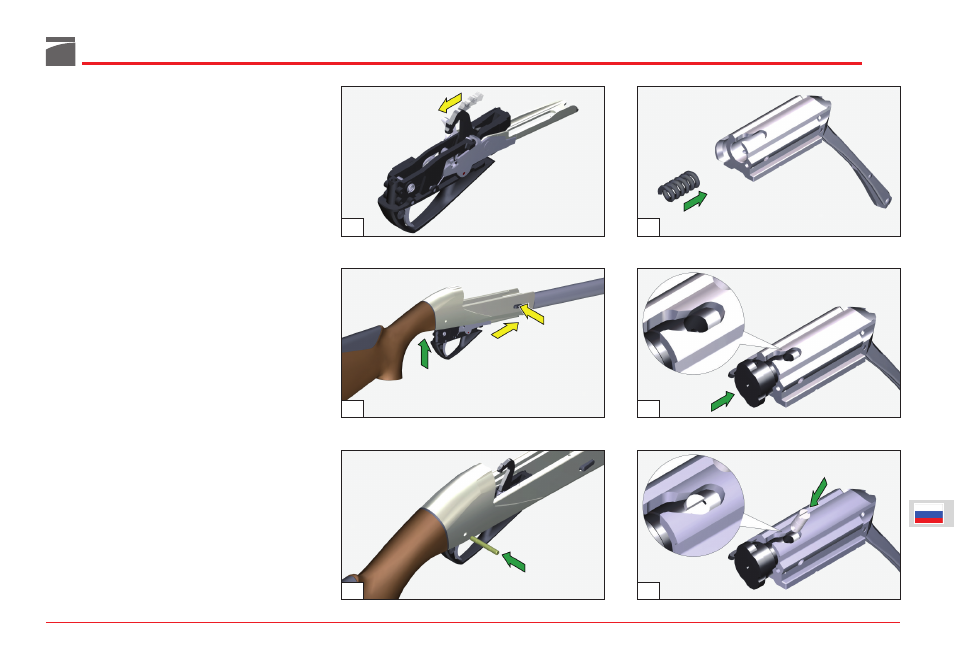

1) Взведите курок (рис. 44), возьмите корпус
ружья; держа нажатой кнопку затворной
задержки, вставьте в ствольную коробку блок
УСМ. Удостоверьтесь в отсутствии зазора
между передней частью блока УСМ и
ствольной коробкой (рис. 45).
2) Вставьте с любой стороны стопорный штифт
корпуса УСМ, при этом штифт не должен
выступать над поверхностью ствольной
коробки (рис. 46).
3) Установите накопительную пружину в полость
затвора (рис. 47).
ВНИМАНИЕ! во избежание случайного
выстрела при закрытии затвора удостоверьтесь в
том, что накопительная пружина находится
между боевой личинкой и телом затвора.
4) Установите боевую личинку в полость затвора
таким образом, чтобы отверстие на её стебле
совпадало с копирным пазом затвора (рис. 48).
ПРЕДУПРЕЖДЕНИЕ: наклонные поверхности на
стебле личинки, не должны быть видны, когда
она установлена в полость затвора.
5) Вставьте направляющий вкладыш боевой
личинки в отверстие на её стебле, пропустив
вкладыш через копирный паз затвора.
шпильку фиксации личинки затвора в
отверстие, имеющееся в стебле, пропустив ее
через прорезь затвора (рис. 49).
ВНИМАНИЕ! направляющий вкладыш должен
быть установлен вверх торцом, на который
нанесена указательная линия. При этом
указательная линия должна совпадать с
продольной осью затворной группы. (рис. 49).
