Принадлежность и регулировка
Изменение отвода и погиба приклада
Перед выполнением каких-либо манипуляций
с ружьём убедитесь в отсутствии патрона в
патроннике и в магазине!
(Внимательно изучите указания по заряжанию и
разряжанию ружья).

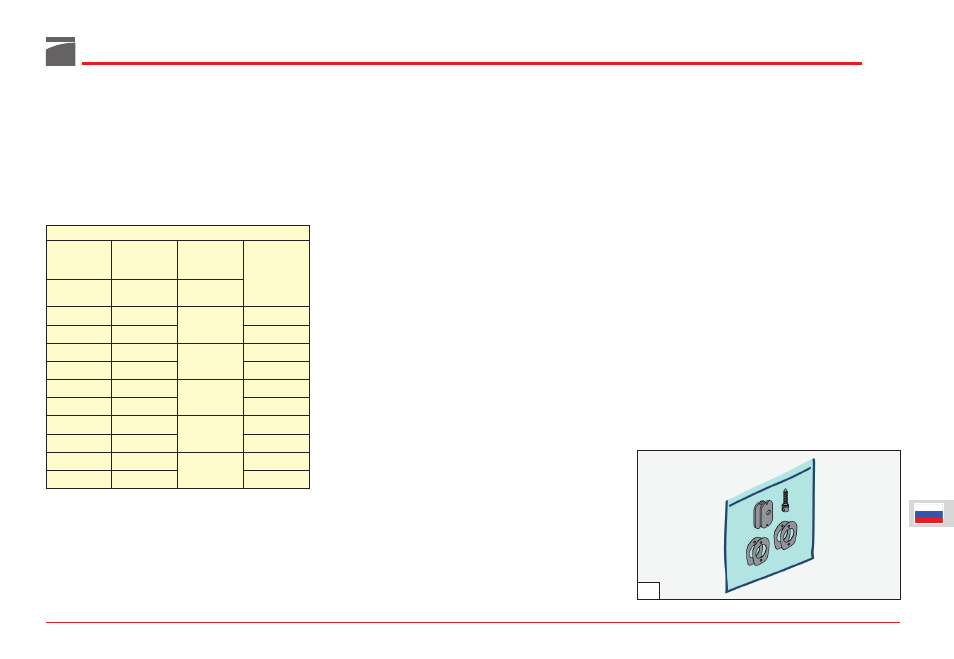

К ружью прилагается комплект регулировки
погиба и отвода (рис. 56), позволяющим изменять
поставляемую конфигурацию оружия.
Комплект состоит из стальных пластин,
удерживающих
приклад, и пластмассовых
проставок для изменения погиба и отвода.
Деревянные приклады комплектуются также
проушиной для антабки.
При помощи комплекта можно получить пять
вариантов погиба (перечислены в таблице) и два
отвода (левый и правый). На каждую пластину
нанесена маркировка латинским буквами,
указывающими
на погиб и отвод,
соответствующие данной пластине.
Выясните, какой погиб и отвод приклада
наилучшим образом подходит для вашего
телосложения.
Для уменьшения величины погиба установите
комплект, маркированный предыдущими по
алфавиту буквами, например, если на вашем
ружье установлен комплект с маркировкой “С”, для
уменьшения погиба необходимо заменить его на
комплект с маркировкой “В”.
Порядок замены регулировочного комплекта
(рис. 57).
1) Отвинтить крепёжные винты затыльника
(при помощи крестообразной отвёртки) и
отсоединить затыльник “1”.
ПРЕДУПРЕЖДЕНИЕ: во избежание повреждения
затыльника смазать лезвие отвёртки вазелином
или консистентной смазкой.
2) Отвинтить крепёжные винты амортизатора
(при помощи крестообразной отвёртки) и
извлечь амортизатор
“2” из полости
приклада.
3) Ключом на 13 отвинтить гайку крепления
приклада “3”.
Рекомендации по регулировке: для правильной
регулировки погиба и отвода устанавливайте пластину и
проставку с одинаковым буквенным обозначением.
Например: пластинам С-CDX соответствует погиб 60
мм с левым отводом, а пластинам C-CSX – погиб 60
мм с левым отводом.
DX = Правый отвод
SX = Левый отвод
4) Снять с трубчатой направляющей возвратной
пружины гайку “3”, эластичную шайбу “4”,
крепёжную пластину приклада “5”, приклад
“6”, проставку регулировки отвода “7” и
проставку регулировки погиба “8”.
ПРЕДУПРЕЖДЕНИЕ: если распорная деталь
приклада “9” вывалилась во время разборки,
установите её на прежнее место, при этом выемка
для крепёжной пластины “5” должна быть
обращена к затыльнику.
5) Наденьте на трубчатую направляющую
возвратной пружины выбранную вами
проставку регулировки погиба “8”. При этом
сторона с буквенной маркировкой должна быть
обращена внутрь приклада.
6) Наденьте на трубчатую направляющую
возвратной пружины выбранную вами
проставку регулировки отвода “7”. При этом
сторона с буквенной маркировкой должна быть
обращена внутрь приклада.
7) Уприте ствол в пол и установите приклад,
затем вложите в полость приклада
крепёжную пластину “5”, соответствующую
выбранным регулировочным проставкам. При
этом сторона с буквенной маркировкой должна
быть обращена к затыльнику.
179
56
ТАБЛИЦА РЕГУЛИРОВКИ ПОГИБА И ОТВОДА
Проставка Крепёжная Проставка
отвода пластина погиба
(пластмассовая) (стальная) (пластмассовая)
Буквенное Буквенное Буквенное
обозначение обозначение обозначение
DX Z DX
Z
45 ± 1 DX
SX Z SX 45 ± 1 SX
DX A DX
A
50 ± 1 DX
SX A SX 50 ± 1 SX
DX B DX
B
55 ± 1 DX
SX B SX 55 ± 1 SX
DX C DX
C
60 ± 1 DX
SX C SX 60 ± 1 SX
DX D DX
D
65 ± 1 DX
SX D SX 65 ± 1 SX
Величина погиба
в пятке (мм)
