Montagem da arma
Para montar a arma corretamente, proceda da
seguinte forma:

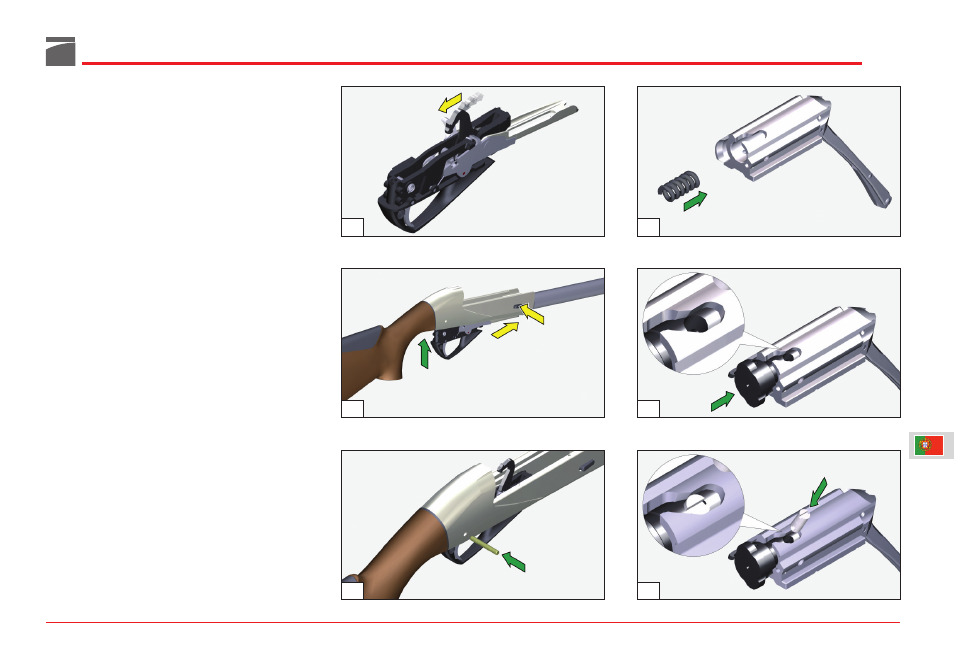

1) Arme o cão (fig. 44), empunhe o grupo
coronha-báscula, prima o botão lateral e
introduza o grupo guarda-mato na báscula
com o cão armado, na caixa da culatra e
encostando-o na parte anterior (fig. 45).
2) Introduza, pela direita ou pela esquerda, o
perne de fixação do guarda-mato e complete
a montagem do grupo guarda-mato inserin-
do-o completamente na bascula (fig. 46).
3) Introduza a mola do interior do bloco da
culatra (fig. 47).
ATENÇÃO! Assegure-se que não esqueceu de
colocar sempre a mola entre a cabeça da cula-
tra e o culatra, para evitar que - na fase de fecho
- possa partir um disparo prematuro.
4) Pegue na cabeça da culatra e introduza-a na
culatra, respeitando a incidência do furo com
o rasgo do pino rotativo (fig. 48).
ADVERTÊNCIA! Os planos inclinados da cabeça
rotativa não devem estar visíveis.
5) Coloque o perne rotativo na culatra, fazendo
coincidir o seu furo com a ranhura (fig. 49).
ATENÇÃO! A linha de referência marcada numa
das extremidades do perne deve ficar à vista e
alinhada com a culatra (fig. 49) e indica o senti-
do do orifício do percutor.
151
44
46
45 48
49
47
