Zusammenbauen der Waffe
Die Waffe wird auf folgende Weise korrekt
zusammengebaut:

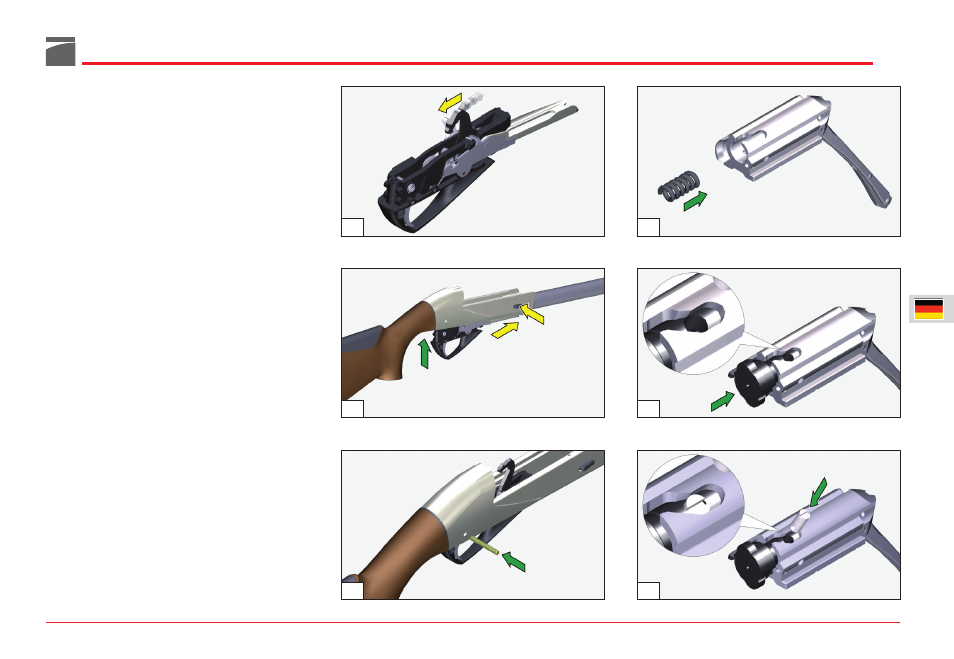

1) Das Schlagstück spannen (Abb. 44), die Gruppe
Schaft - Gehäuse in die Hand nehmen und
den Verschlussfangknopf drücken. Dabei die
komplette Abzugsgruppe (bei gespanntem
Schlagstück) so einsetzen, dass sie am hinte-
ren Ende des Gehäuses anschlägt (Abb. 45).
2) Den Arretierstift der Abzugseinheit von rechts
oder links einschieben und fixieren, nachdem
er vollständig in das Gehäuse eingesteckt
wurde (Abb. 46).
3) Die Inertial-Feder des Verschlusses in ihren
Sitz einführen (Abb. 47).
ACHTUNG: stets prüfen, ob die Inertialfeder auch
zwischen dem Verschlusskopf und dem Ver-
schlussblock eingesetzt wurde, um beim Verriegeln
eine ungewollte Schussabgabe zu vermeiden!
4) Den Verschlusskopf in den Verschlussblock
einschieben und darauf achten, dass die
Bohrung am Stamm des Verschlusskopfes mit
der entsprechenden Ausfräsung des Ver-
schlussblockes übereinstimmt (Abb. 48).
VORSICHT: Die geneigten Ebenen am Stamm
des Verschlussblocks dürfen nach der Montage
nicht sichtbar sein.
5) Den Drehzapfen des Verschlusskopfes durch
die Ausfräsung im Verschlussblock in die vor-
gesehene Bohrung im Stamm des Verschluss-
kopfes stecken (Abb. 49).
ACHTUNG: Der am Zapfenende markierte Strich
muss sichtbar sein und nach der Längsachse des
Verschlussblockes ausgerichtet sein (Abb. 49).
