126

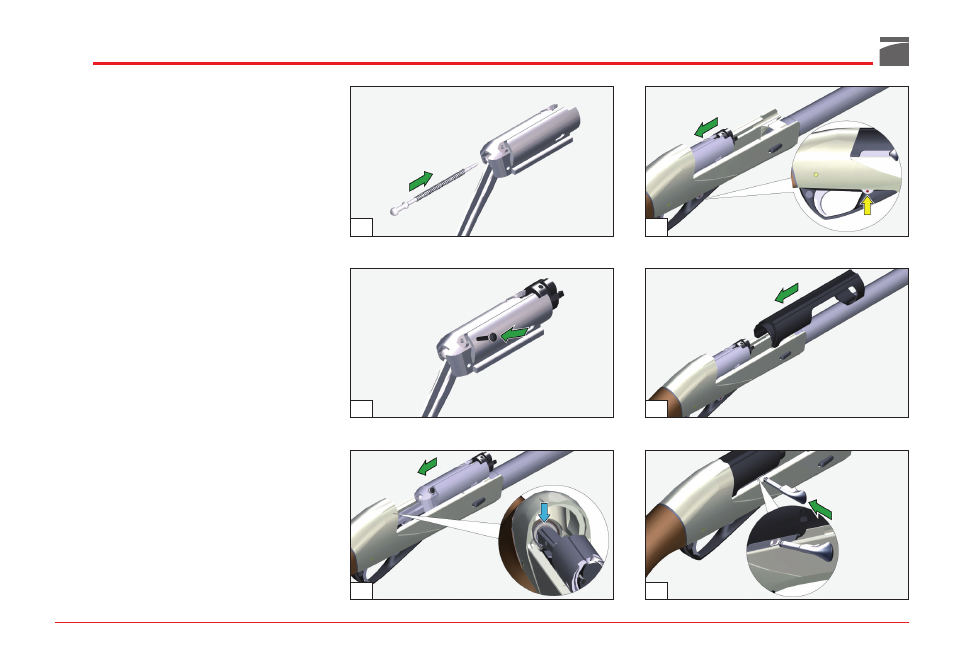

6) Introduzca el percutor con su resorte en el
agujero de alojamiento que se encuentra en
el obturador (fig. 50).
ATENCIÓN: asegúrese siempre de haber monta-
do el resorte del percutor.
7) Introduzca el eje de parada del percutor en
su agujero de alojamiento de manera que
detenga el percutor (fig. 51).
8) Coja el grupo culata-carcasa y, man-
teniéndolo en posición casi horizontal, intro-
duzca el grupo obturador en las correderas
de la carcasa (fig. 52).
ADVERTENCIA: con el montaje terminado, la
biela del obturador, pasando arriba del guarda-
monte, debe colocarse sobre el eje guía del resor-
te de la biela en el interior de la carcasa (fig. 52).
9) Lleve el obturador a la posición de apertura
jalando desde el plano frontal de la cabeza
de cierre (fig. 53); si el obturador no se queda
abierto, pulse la palanca de descenso del car-
tucho en el sentido indicado por la flecha y
repita la operación.
10) Coja la cubierta y acérquela a la carcasa en
posición ligeramente avanzada respecto al
obturador (fig. 54).
11) Manteniendo la cubierta unida a la carcasa
retrocédala introduciéndola en el obturador
hasta el montaje completo, hasta que engan-
che posteriormente en la carcasa (fig. 60).
12) Introduzca la maneta en su agujero de aloja-
miento sobre el obturador presionando hasta
el fondo (fig. 55).
13) Complete el montaje del arma realizando
todas las operaciones de montaje dela fusil
embalado descritas en la página 117 (figs. 7-
8-9-10-11).
50
51
53
54
55 52
