(BiiBaÆâLsaiD
Nota: Consulte además los manuales de instrucciones de los dispositivos conectados.
CQ-VAD9300U

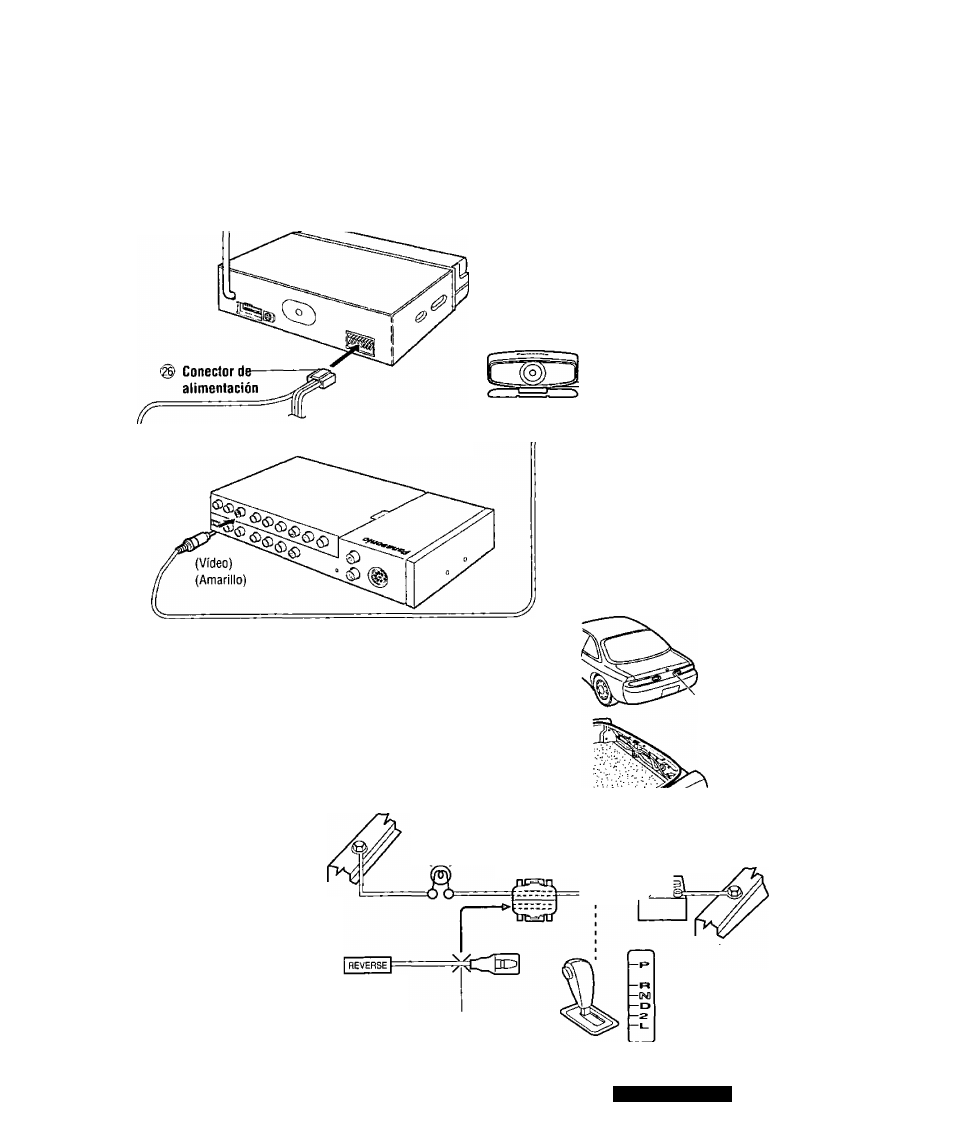

^~_Unidad de pantalla (Parte trasera)
Unidad de control de
cámara retrovísora
(opcional)
Entrada de cámara
Cámara retrovísora
(opcional)
n
(Vídeo)
{Amarillo)
Unidad oculta
(Parte delantera)
Cable RCA (opcional)
(?
m
Conexión del cable de marcha atrás
En el caso de utilizar una cámara retrovisora opcional deberá conec
tarse el cable de marcha atrás.
Conecte el cable de marcha atrás (franja vioieta/blanca) al cable positivo
(+) de la luz de marcha atrás (la luz con cristal claro que se enciende al
poner la palanca de cambio en la posición de marcha atrás).
Notas:
• Conecte el cable de marcha atrás después de cortar el terminal en el
extremo.
• Utilice el cable de extensión de marcha atrás @ en caso de ser necesario.
Compruede la luz de marcha
atrás.
Retírela de la parte trasera
déla montura de la luz de
cola.
Luz de
marcha atrás Corrector de presilla
(opcional)
Cable de marcha atrás
(Franja vioieta/blanca)
Batería
Chasis del vehículo
Corte aquí.
Palanca de cambio
CQ-VAD9300U
289
