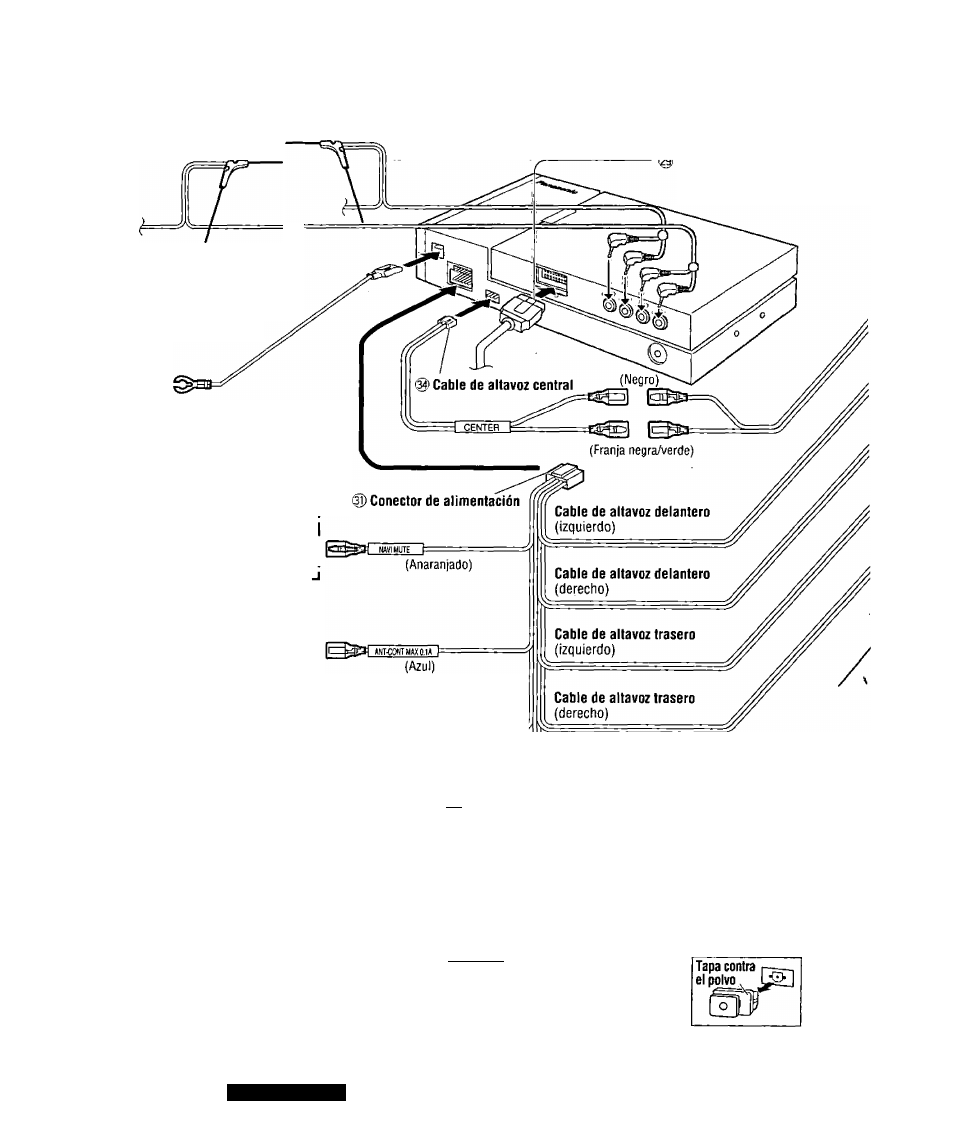

Conexiones eléctricas
(continuación)
Unidad oculta
(parte trasera)
Cable de conexión de la
unidad de pantalla /
unidad oculta
Antena de TV
Consulte las instrucciones de
“Montaje de la antena de TV”
para ver las conexiones de la
antena de TV.
página 278)
Cable de masa
A una parte metálica desnuda
y limpia del chasis del
vehículo.
Cable de silenciamiento de nave- ^
gación
I
Conéctelo al cable de silenciamiento
de navegación del sistema de
navegación de vehículo Panasonic |
(está disponible en el futuro)
Cable de control de relé de antena
motorizada
(A la antena del motor) (Máx, 0,1 A)
Este cable no sirve para el uso con
una antena de alimentación activada
por interruptor.
Nota: La antena automática se extiende automáticamente
cuando se selecciona el modo de la radío.
Cable de control de cambiador
de CO doble (no se utiliza.)
lTWHCD (Franja marrón/blanca) Cable de alimemtación de i — control de amplificador externo (Franja azul/blanca) A un amplificador externo. Cable de batería A la batería del vehículo, CC. Cable de alimentación A la fuente de alimentación de Cable de masa A úna parte metálica desnuda y limpia del chasis del vehículo. (Amarillo) (Fusible de 15 A) ACC (Resistor de 220 Cl) )=a n=^ ©aa= (Rojo) (Negro) ® Cable de fibra óptica Asegúrese de utilizar el que se Conector de entrada Extraiga la tapa contra el polvo antes de la CQ-VAD9300U
alimentación continua de +12 V
accesorios, + 12V CC.
suministra especialmente para
esta unidad.
digital óptica
(DIGITAL IN)
utilización.
