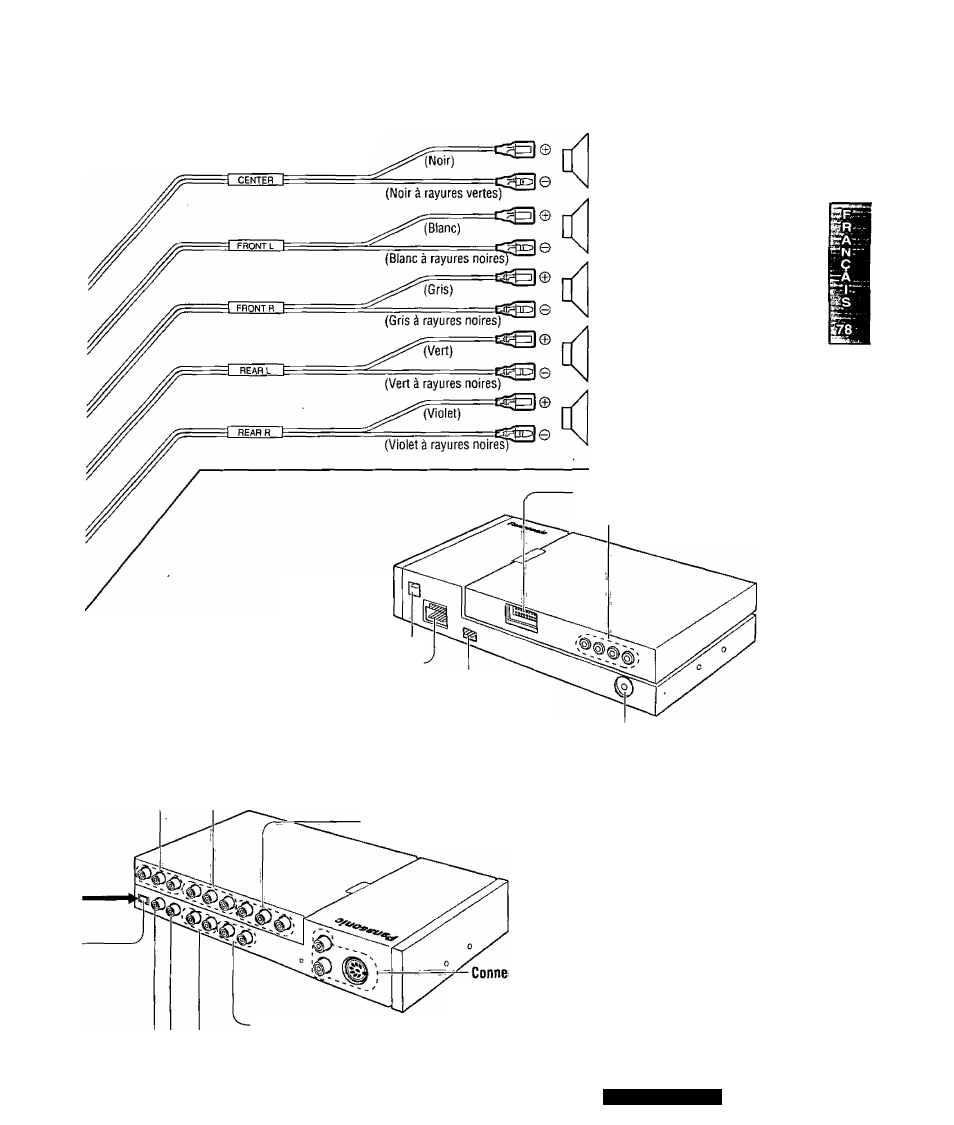

Fils prolongateur de haut-parleur
central
Vers le haut-parleurs central
{EAB-CF2 recommandé)
(Gauche)
Vers te haut-parleurs avant
(Droit)
(Gauche)
Vers le haut-parleurs arrière
(Droit)
Connecteur d’unité d’affichage / unité cachée
/—Connecteur d'antenne de télévision
(TV ANT IN)
(arrière)
Borne de mise à la masse ^
Connecteur d’alimentation
Connecteur de sortie de haut-
parleur central (CENTER SP OUT)
Borne d’entrée vidéo 1 (VTR1-IN)
Borne d’entrée vidéo 2 (VTR2-IN)
Branche un magnétoscope, un caméscope, une caméra de
vision arrière, un système de navigation automobile d’une
autre marque, etc. {*=> pages 190-191)
Prise d'antenne radio (RADIO ANT IN)
Remarque:
Utilisez le cordon prolongateur
d’antenne radio® si nécessaire.
Borne de sortie vidéo (VIDEO DUT)
Raccordez le moniteur arrière. (=» page 190)
(avant)
du changeur CD (CD *C-IN) / récepteur Sirius
(=» page 187,189) (=> page 188,189)
Connecteur de pré-sortie (avant)
Connecteur de pré-sortie (arrière)
Connecteur de pré-sortie (central)
Connecteur de sortie de haut-parleur d'extrêmes graves
Vers l’amplificateur externe
CQ-VAD9300U
