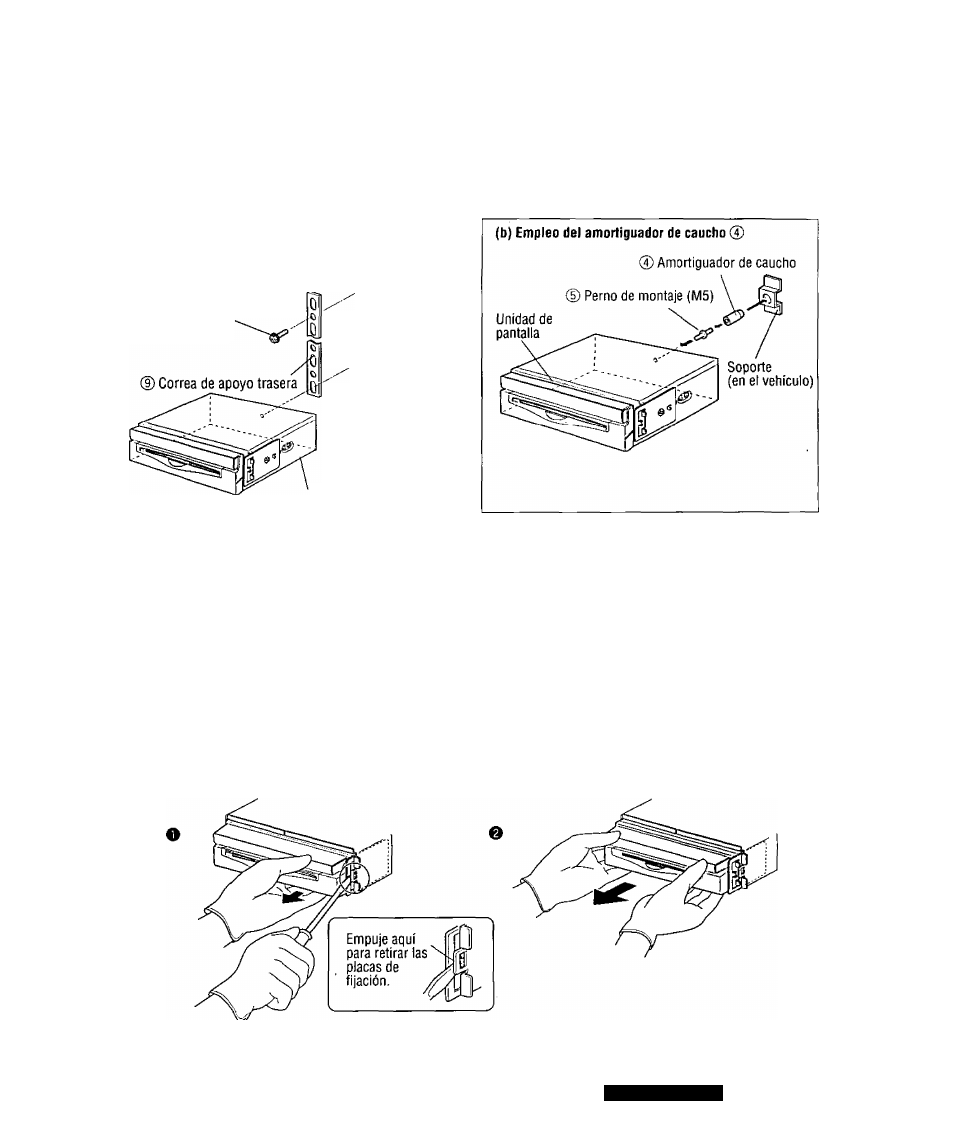

Métodos de fijación de ia parte posterior de la unidad

(a) Empleo de la correa de apoyo trasera (D

©Tuerca de brida (M6)

Taladre un agujero de 6,5 a ■
7 mm de diámetro.----------------- ^

® Perno de cabeza hexagonal

con arandela

(M6

mm)

Pared contrafuego

del vehículo

® Perno de cabeza

hexagonal con
arandela

(M5 X 10 mm)*1

Unidad de pantalla

' 1: Utilice pernos de tamaño M5 x 8 mm (opcionales) si van a

utilizarse otros pernos que no sean los suministrados.

Para extraer la pantalla

Empuje las placas de fijación derecha e izquierda, una cada vez, y tire de la unidad de pantalla hacia usted.

^ Después de retirar las placas de fijación derecha e izquierda, tire de la unidad con ambas manos hasta que salga.
