Guía de instalación
(continuación)
Gfl3ií^(Ll3te[^

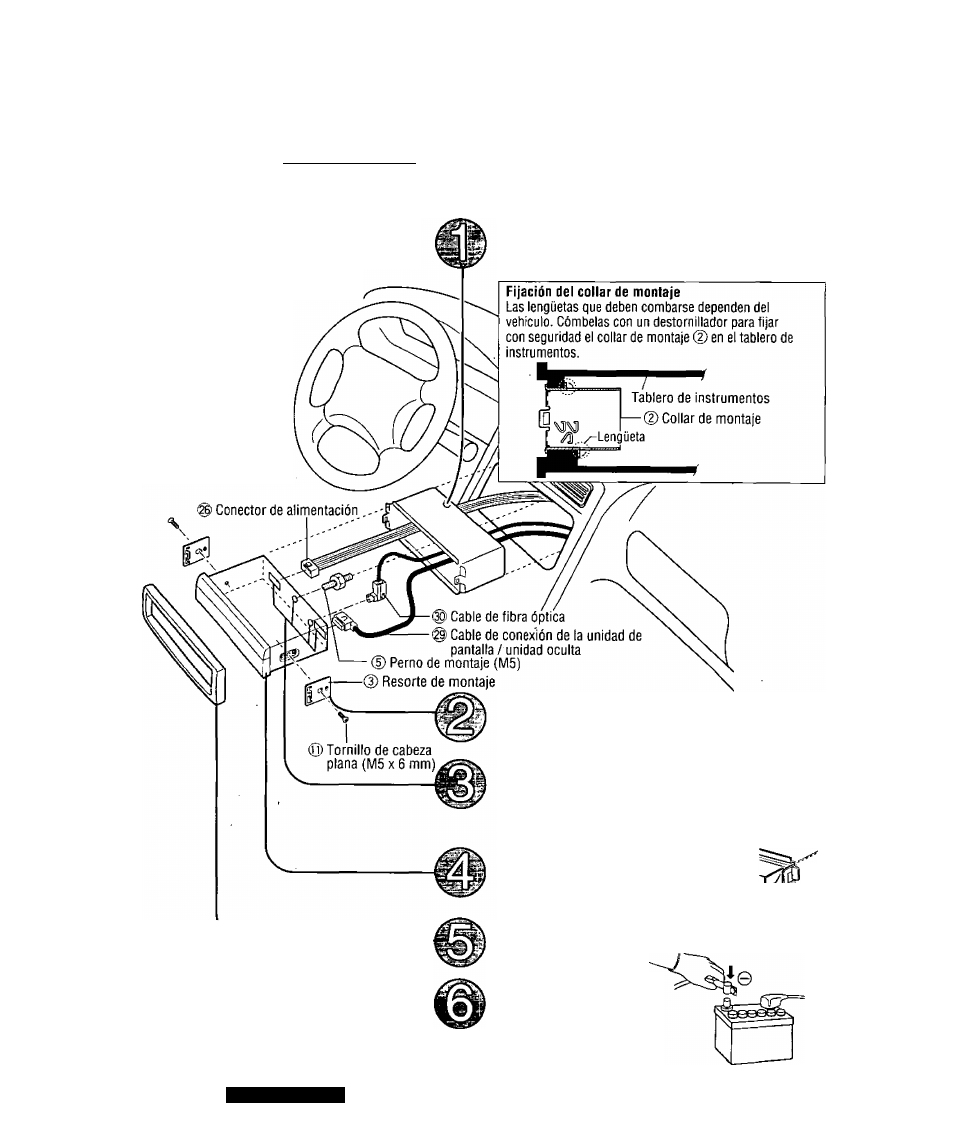

□ Procedimientos de instaiación
(Cuando se utiliza el collar de
montaje ( 2 ))
Nota: El modelo del vehículo, las
condiciones de ia instaiación y la
combinación de ios
aparatos utilizados
pueden imponer
algunas limitaciones
ala abertura o al
cierre dei monitor,
así como también al
ánguloy a la posi­
ción en ia que ei
monitor puede ser
ajustado.
Inserte el collar de montaje
(D
en el tablero de instru­
mentos, y doble las lengüetas de montaje hacia fuera
con un destornillador.
Coloque los resortes de montaje
(D
en la unidad de
pantalla.
Establezca la conexión trasera de la unidad.
Después de fijar el conector de alimentación @, el cable de
conexión de la unidad de pantalla / unidad de control © y el cable
de fibra óptica © fije la parte trasera de la unidad a la carrocería
del vehículo mediante el método (a) o (b) mostrado a la derecha.
Inserte la unidad en el collar de montaje
(D.
Fije
la
placa de fijación del collar de
montaje
(D
en el gancho
del
resorte
de
montaje d).
Inserte la placa de adorno (T).
Después de realizar la insta­
lación, vuelva a conectar el
terminal de batería negativo
(-)■
Placa de fijación
274
CQ-VAD9300U
