Inserte la placa de toma de tierra en el cuerpo de la antena y retenga el elemento de la antena con la
abrazadera de antena
___________
Seleccione un punto de tornillo ade*
cuado para adherir la placa de toma de
tierra a una parte metálica y extraiga el
tornillo y la cubierta de terminales.

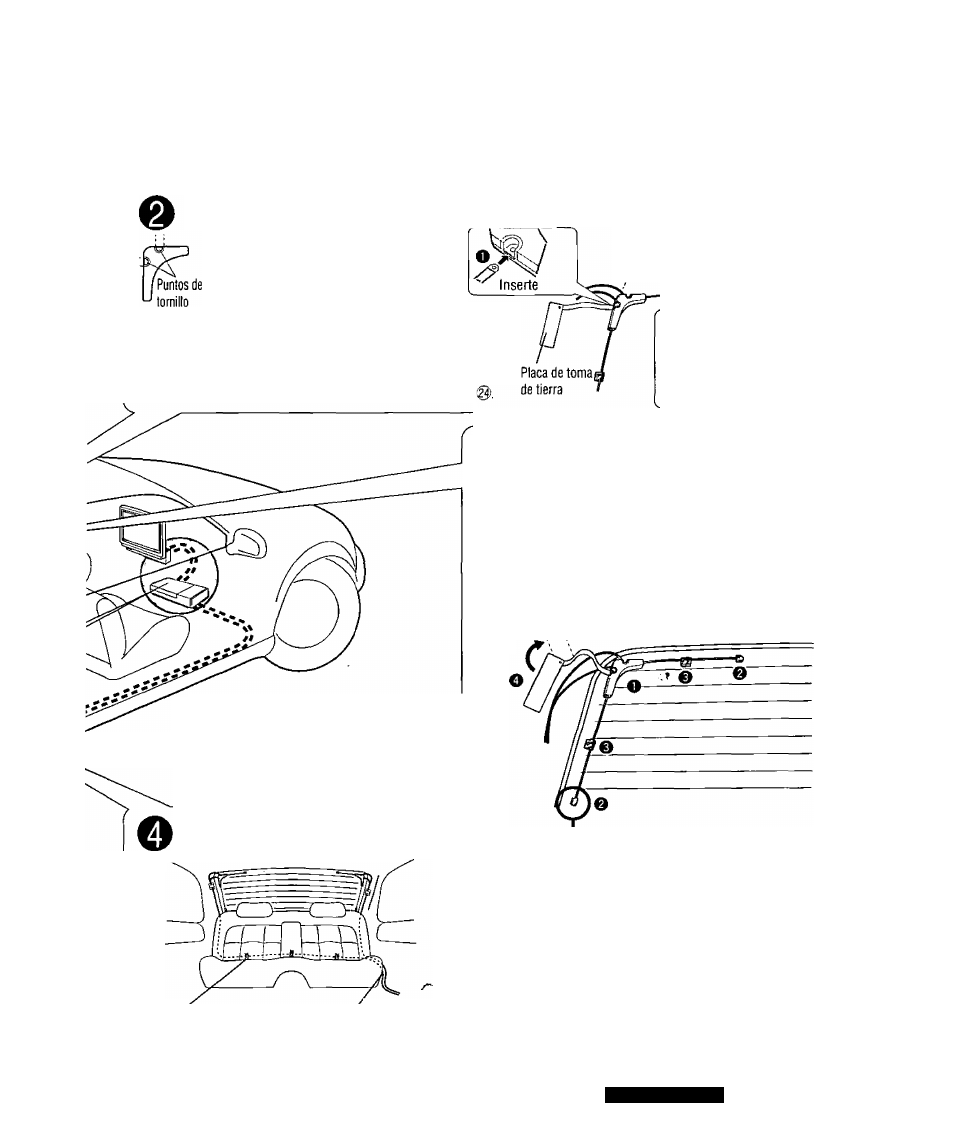

Siga los pasos siguientes para instalar la placa de toma de tierra.
O Inserte la placa de toma de tierra en el cuerpo de la antena.
O Retenga la placa de toma de tierra con la cubierta de terminales.
O Enrosque la placa de toma de tierra.
O Retenga el elemento de la antena con la abrazadera de antena
Tornillo
Cubierta de terminales
O
-Œ----------------
Precaución: Asegúrese
de conectar la placa de
toma de tierra. De lo
contrario, se ocasionará
insensibilización.
Algunos modelos restringen la instalación de la
antena de TV debido al tamaño de la ventanilla
trasera o a la abertura/cierre del portón trasero.
Póngase en contacto con su concesionario.
Instalación de
cables
Retenga el cable
con una abrazadera
de cables 'll.
Pase el cable por detrás del
asiento trasero y adhiéralo
con cinta adhesiva. Pase el cable por dentro
del tapizado y por debajo
de la esterilla.
® Pele la lámina de la parte posterior del cuerpo
de la antena y adhiérala. Luego, adhiera la
placa de toma de tierra en una parte metálica.
Siga los pasos siguientes para adherir con seguridad la antena.
O Adhiera el cuerpo de la antena.
© Ponga recto el elemento de la antena y adhiéralo.
© Ponga la abrazadera de antena ® en el centro del ele­
mento de la antena.
O Ajuste el ángulo y la posición de la placa de toma de
tierra y adhiérala.
Ajuste
En algunos modelos, no podrá poner
recto el elemento más largo.
X
Sin combar
Curva suave
Precauciones:
• Evite el contacto con la superficie adhesiva.
• No la vuelva a adherir para evitar el debilitamiento de
la capacidad de adhesión.
• No la adhiera sobre los cables calefactores siempre que sea posible.
