Remarque: Référez-vous également aux instructions d’utilisation des dispositifs branchés.

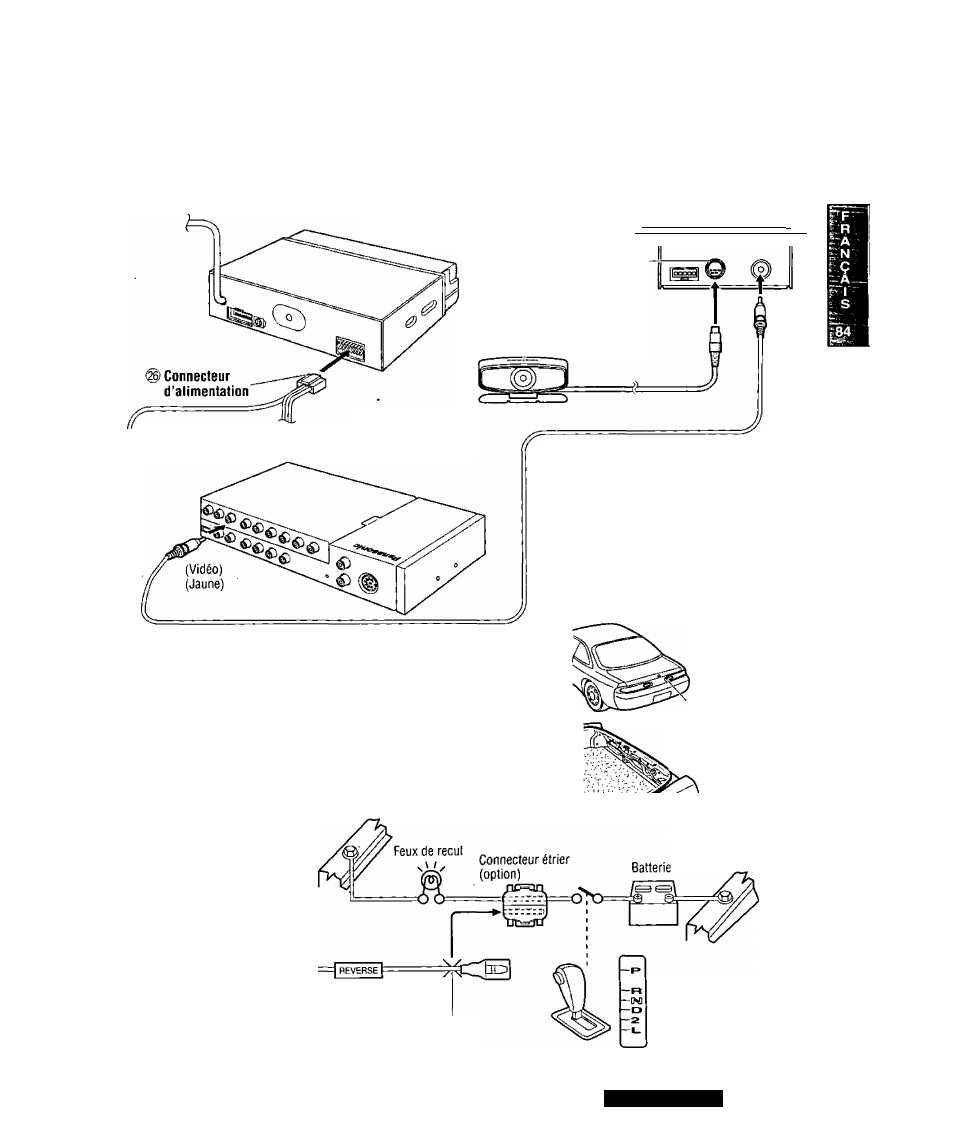

CQ-VAD9300U
commande de la
Unité d’affichage (arrière) caméra de vision arrière
(opiion)
Entrée de la
caméra
Unité cachée
(avant)
Caméra de vision
arrière
(option)
(Vidéo)
(Jaune)
Cordon RCA (option)
Raccordement du fil de marche arrière
Si vous utilisez la caméra de vision arrière en option, le fil de
marche arrière doit être raccordé.
Raccordez le fil de marche arrière (violet rayé blanc) au fil positif (+)
du feu de marche arrière (la lumière claire qui s’allume lorsque la
transmission est mise en position de marche arrière).
Remarques:
• Raccordez le fil de marche arrière après en avoir coupé la borne au bout.
• Utilisez un prolongateur de cordon de marche arrière si
nécessaire.
Vérifier le fonctionnement
des
feux
de recul.
Le retirer de la partie arrière de
la douille de fixation de lampe
de leux de position arrière.
Châssis du véhicule
Fil de marche arrière (Violeta rayures blanches)
Coupez ici.
Levier de changement
de vitesses
CQ-VAD9300U
