Raccordements électriques
(suite)
lui
I r
ÈIDE
m
0I
stationnement
Précaution:
Par mesure de sécurité, demander explicitement à un installateur de système professionnel le plus proche
de votre domicile d’effectuer ce branchement.

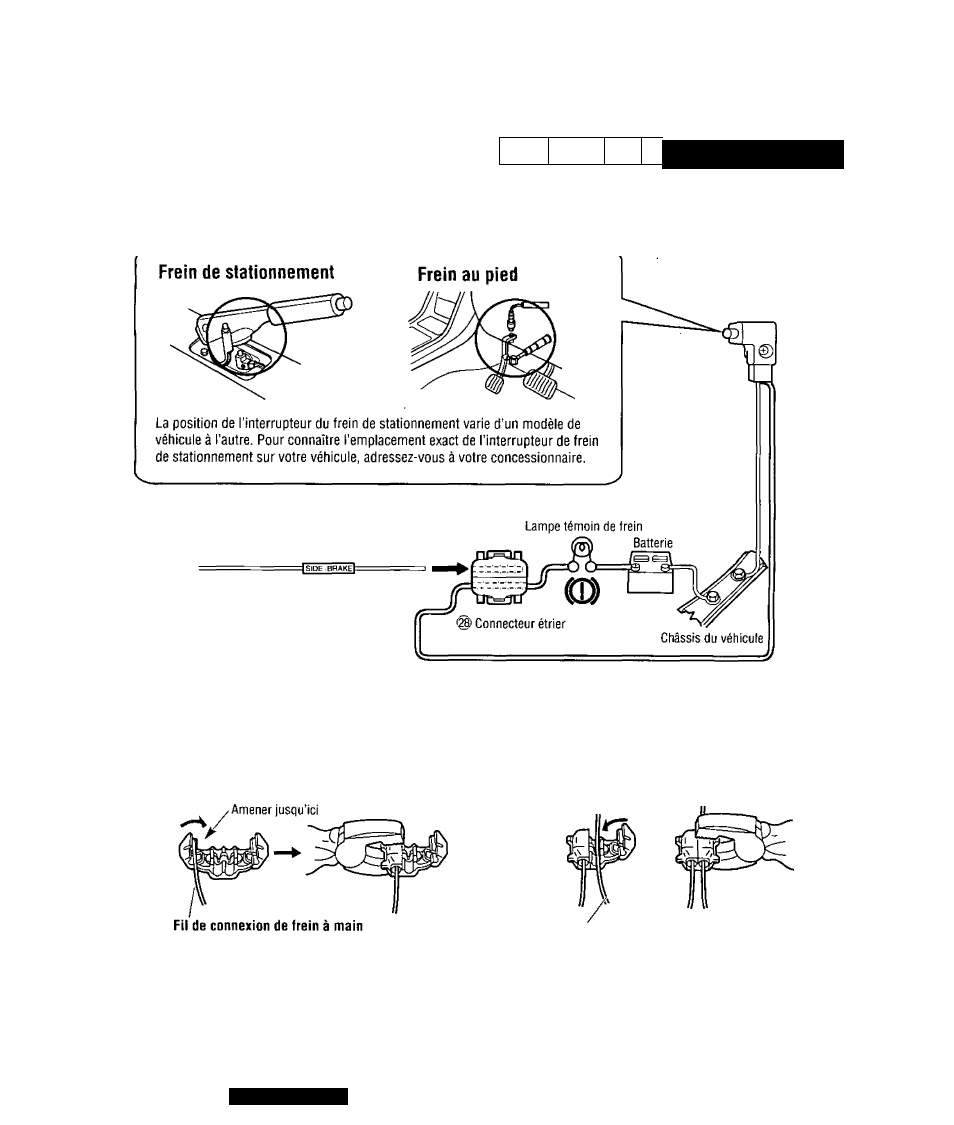

Interrupteur de frein
de stationnement
Fil de connexion de frein à main (frein de
stationnement)
(Bleu à rayures jaunes)
Lorsque le levier du frein de stationnement
est tiré, l’appareil est mis à la masse sur le
châssis.
O
Fixez un connecteur étrier @ à l’extrémité du fil de
raccordement du frein à main (frein de stationnement).
(frein de stationnement)
(Bleu à rayures jaunes)
© Le connecteur étrier @ est raccordé au fil du côté
de la source d’alimentation du levier du frein de sta
tionnement.
Cordon placé du côté de
la source d’alimentation
186
CQ-VAD9300U
