MacDon FD75 OM User Manual
Page 370

7.
Move right-hand reel sideways to separate the reel
tube (A) and U-joint (B).
8.
Remove the chain (C).
9.
Route new chain (C) over U-joint (B) and locate
on sprockets.

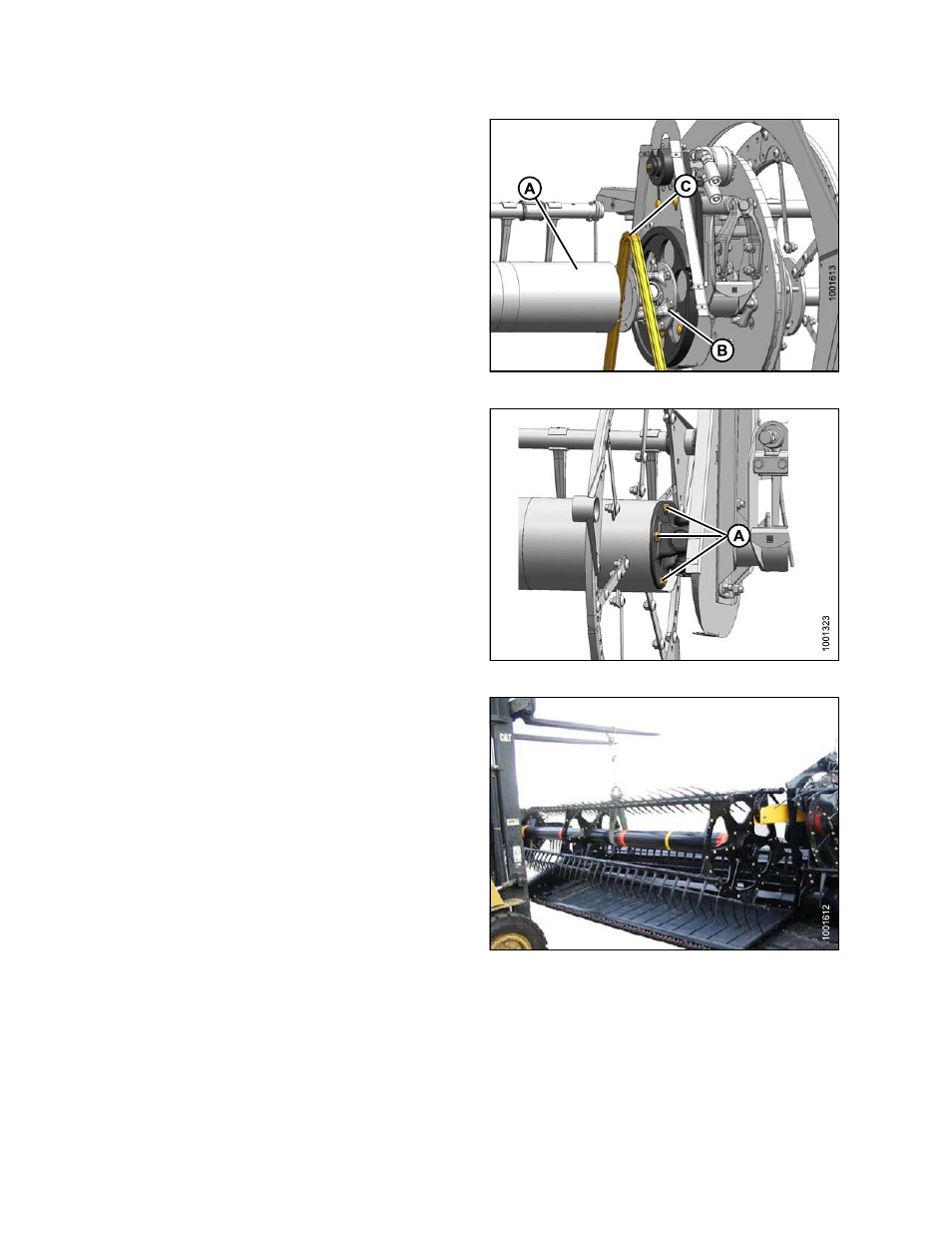

Figure 6.208: Replacing Chain
10. Position right-hand reel tube (A) against reel drive and
engage stub shaft into U-joint (B) pilot hole.
11. Rotate reel until holes in end of reel tube and U-joint
line up.
12. Apply Loctite
®
#243 (or equivalent) to four 1/2 in.
bolts (A) and install with lock washers.
13. Torque to 75–85 ft·lbf (102–115 N·m).
Figure 6.209: U-Joint
14. Remove temporary reel support.
Figure 6.210: Supporting Reel
169894
356
Revision A
