Installing adapter feed draper idler roller – MacDon FD75 OM User Manual
Page 344

4.
Secure the housing (D) and remove the internal
retaining ring (A), bearing (B) and two seals (C).
5.
Install seals (C) into housing (D).
NOTE:
Flat side of seal should be facing
inboard.
6.
Brush shaft with oil. Carefully rotate the housing (D)
with seals (C) onto the shaft by hand to prevent seal
damage.
7.
Install bearing (B).
8.
Install retaining ring (A).

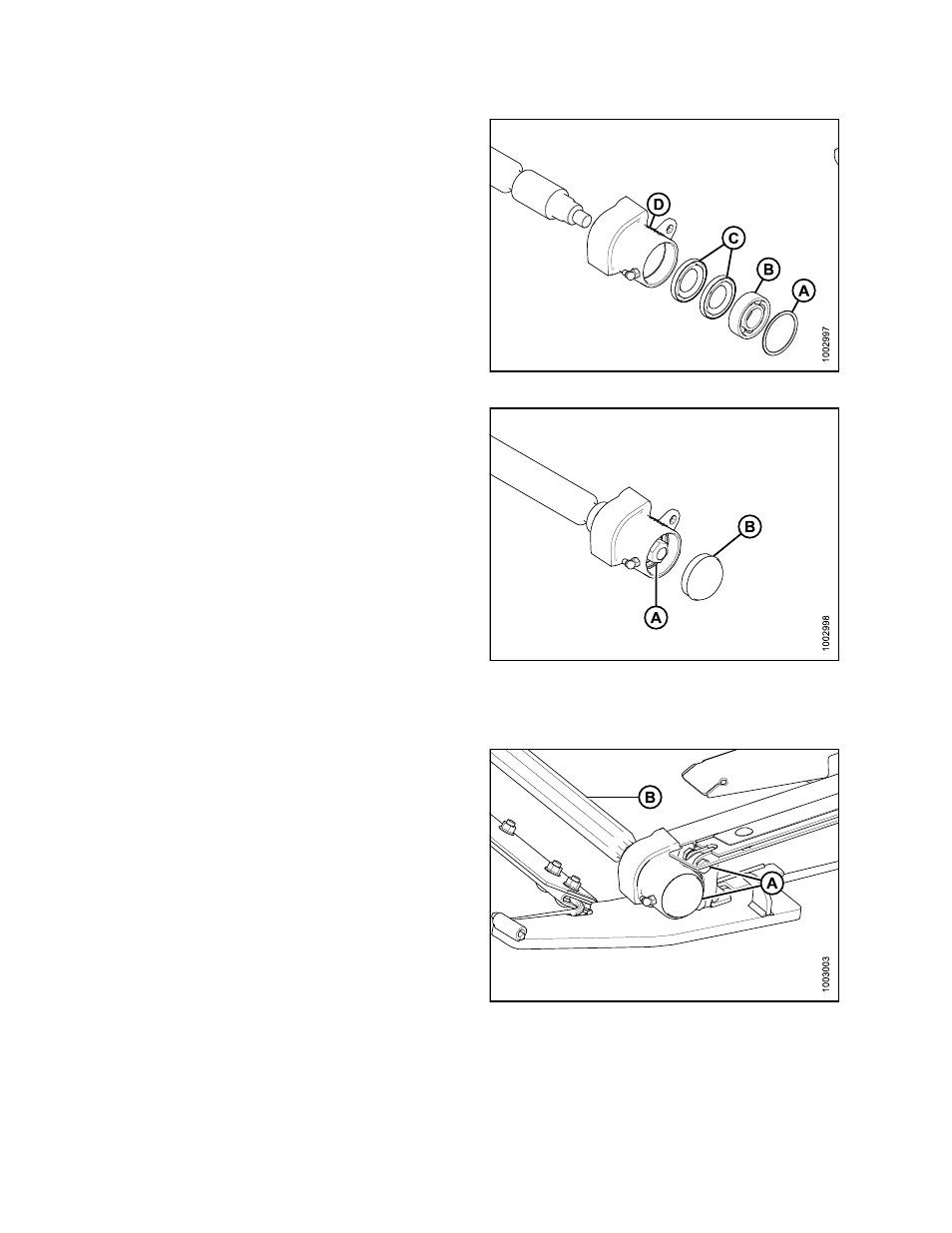

Figure 6.154: Bearing Assembly
9.
Install nut (A) to secure the bearing assembly to
the shaft.
10. Install the dust cap (B).
11. Pump grease into bearing assembly.
Figure 6.155: Idler Roller
Installing Adapter Feed Draper Idler Roller
1.
Position the idler roller assembly (B) in adapter deck.
2.
Install two bolts (A) at both ends of the idler roller.
Figure 6.156: Idler Roller
169894
330
Revision A
