Page 306

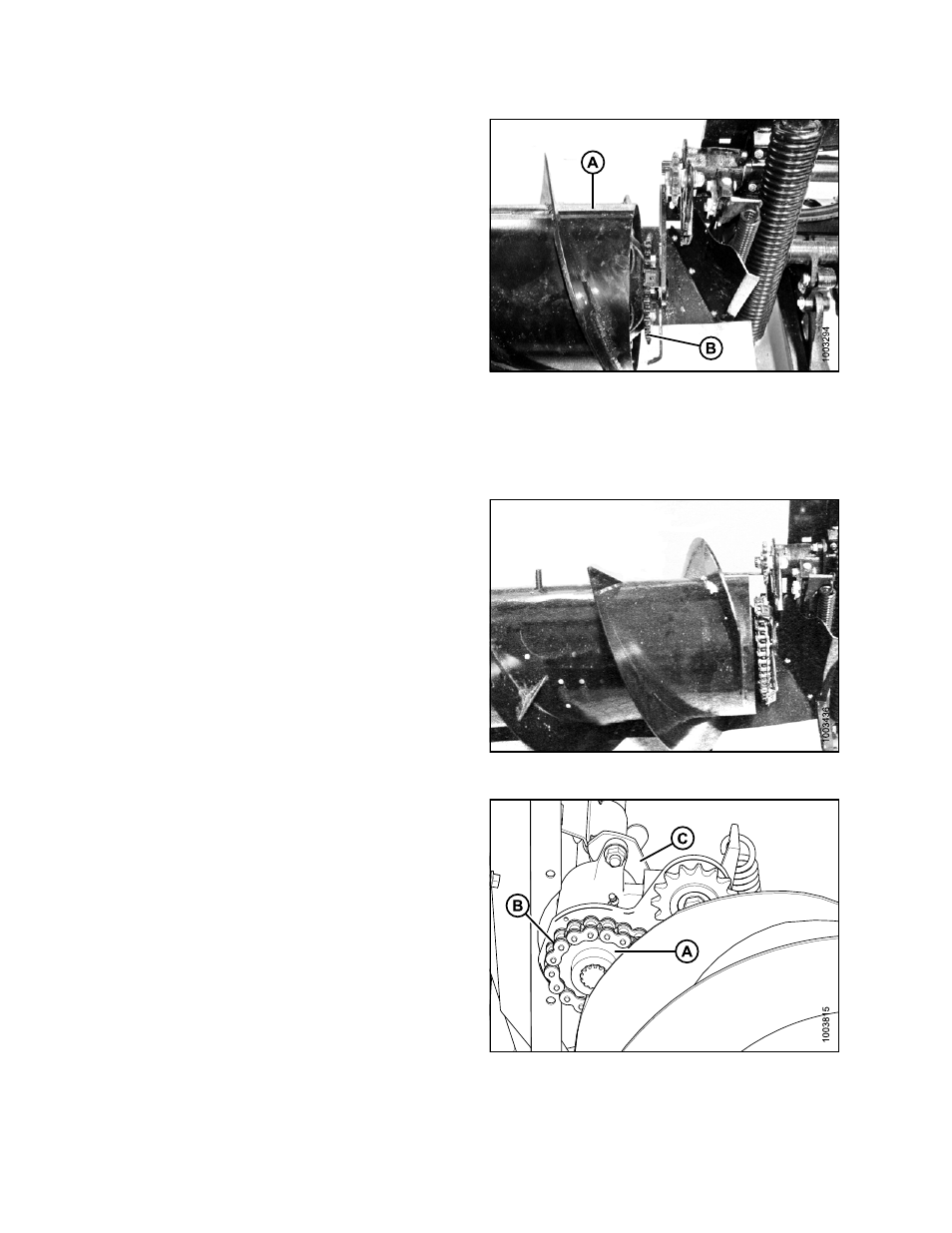

11. Slide left housing (A) back into position so the endless
chain (B) can be removed.
Figure 6.72: Auger Drive
6.7.4
Installing Auger Drive Chain
To install the auger drive chain, follow these steps.
NOTE:
Blocking the left side of the drum may ease in
doing the next step.
1.
Place the drive chain over the sprocket. Slide the left
hand housing toward the drum and mount just enough
to still leave the drive shaft 1/2 in. exposed. Bolt the
assembly together.
NOTE:
Remove block if used. Prior to hooking
up the chain to the drive assembly, rotate
drum in forward, and reverse a couple
of times. This will ensure the drum has
been rebuilt correctly.
Figure 6.73: Auger Drive
2.
Align sprocket on shaft, and put drive sprocket (A) into
chain (B).
NOTE:
The shoulder of the drive sprocket (A) faces the
auger.
3.
Slide entire drum assembly back in place, and bolt
down the C-clamp (C) over the housing.
Figure 6.74: Auger Drive
169894
292
Revision A
