Aufstellung und Inbetriebnahme
1.02
Laborota 4000/4001 efficient, 4010/4011 digital, 4002/4003 control
35

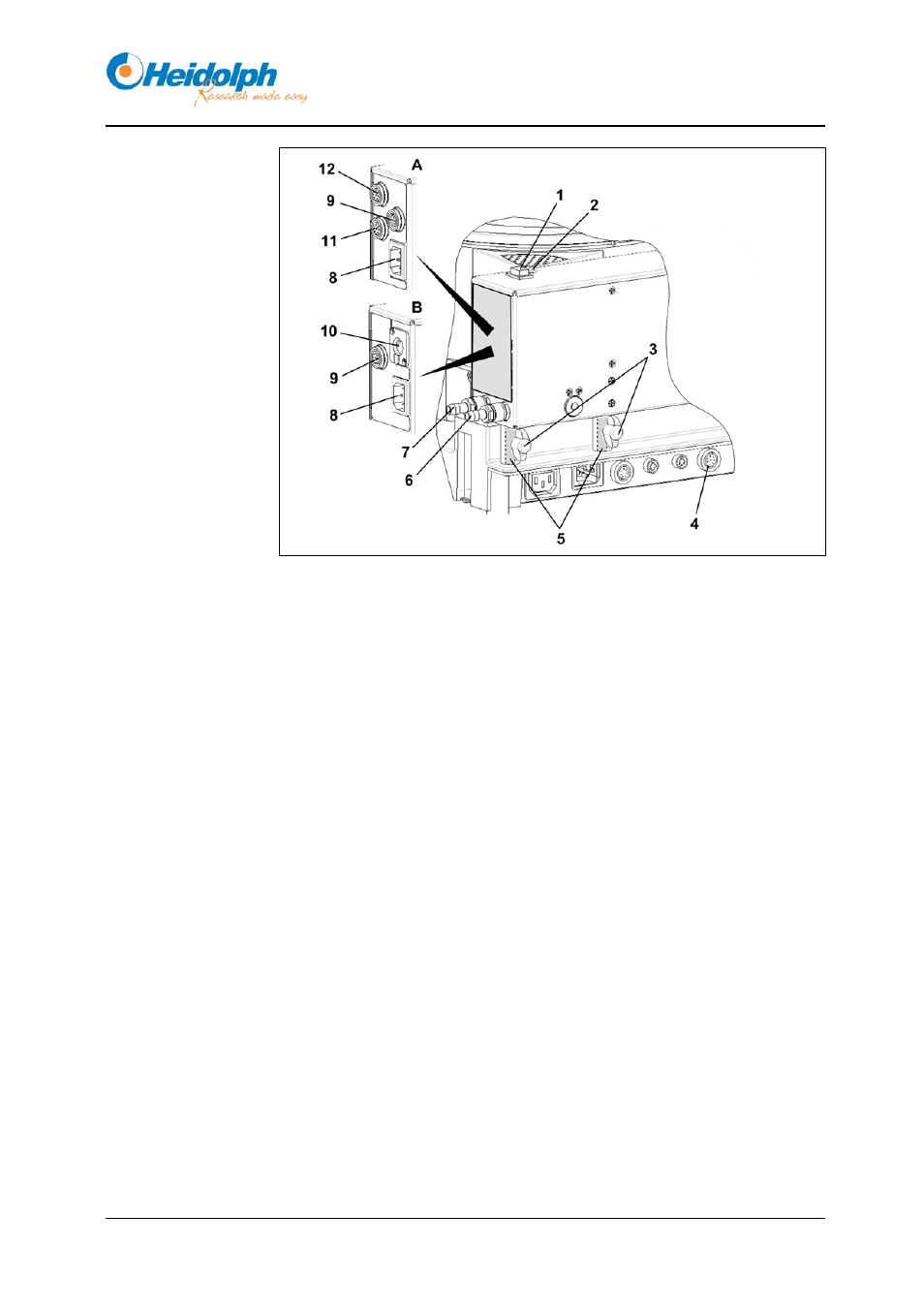

Bild 4-29:
VAC senso T / Netzgerät ROTAVAC vario control
A VAC senso T
6 Anschluss Vakuum
B ROTAVAC vario control
7 Belüftung / Schutzgas
1 Netzschalter
8 Netzanschluss
2 LED
9 Anschluss Laborota 4002 / 4003
3 Fixierschrauben
10 Vakuumpumpe Rotavac vario
control
4 Anschluss VAC senso T / Ro-
tavac vario control
11 Vakuumventil
5 Bolzen
12 Vakuum switch box
1. Fixierschrauben (3) in den Befestigungshülsen auf der Rückseite des Ge-
räts herausschrauben.
2. VAC senso T / Netzgerät ROTAVAC vario control mit den Bolzen (5) in die
Befestigungshülsen stecken.
3. Mit den Fixierschrauben (3) sichern.
4. Anschlüsse (4, 6, 8, 9, 10, 11, 12) herstellen.
VAC senso T /
Netzgerät Rotavac
vario control
(Laborota
4002 / 4003 control)
