Montage et mise en service
176 Laborota 4000 / 4001 efficient, 4010 / 4011 digital, 4002 / 4003 control 1.02

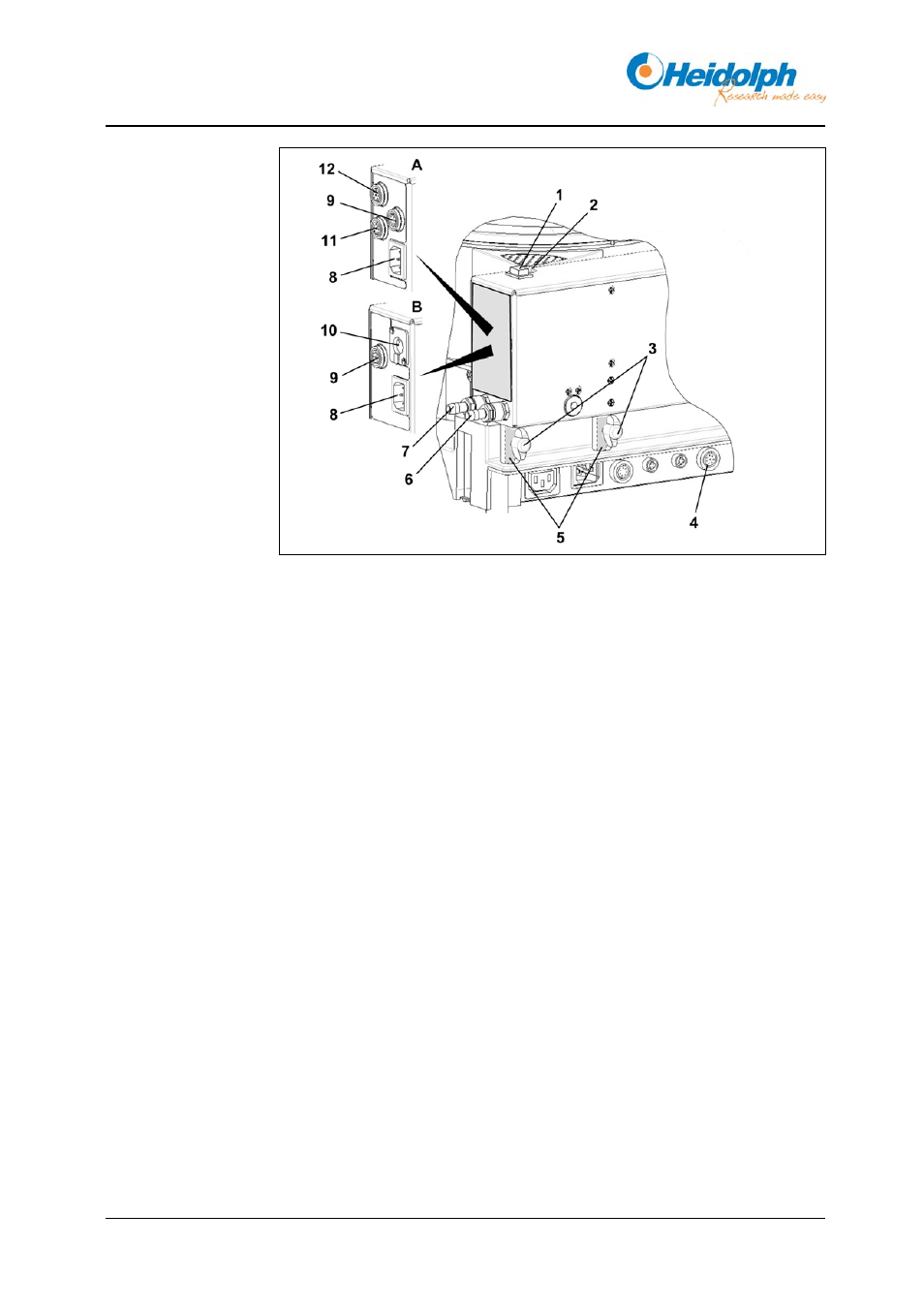

Figure 4-29 : VAC senso T / poste secteur ROTAVAC vario control
A VAC senso T 6 Raccordement du vide
B ROTAVAC vario control 7 Ventilation / gaz de protection
1 Commutateur secteur 8 Branchement au secteur
2 DEL 9 Branchement Laborota 4002 /
4003
3 Vis de fixation 10 Pompe à vide ROTAVAC vario
control
4 Raccordement VAC senso T /
Rotavac vario control
11 Vanne à vide
5 Boulon 12 Boîte de commutation du vide
1. Dévisser les vis de fixation (3) dans les douilles de fixation situées à
l'arrière de l'appareil.
2. Insérer VAC senso T / poste secteur ROTAVAC vario control avec les
boulons (5) dans la douille de fixation.
3. Fixer avec les vis de fixation (3).
4. Effectuer les branchements (4, 6, 8, 9, 10, 11, 12).
VAC senso T / poste
secteur Rotavac
vario control
(Laborota
4002 / 4003 control)
